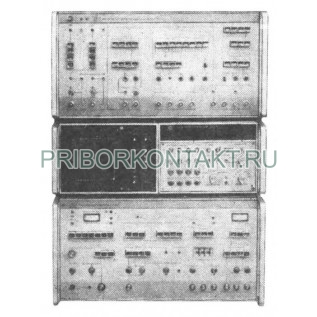

Анализатор спектра СК4-75

СК4-75

Анализатор спектра СК4-75

Также это изделие может называться: СК475, СК4 75, СКЧ-75, СКЧ75, СКЧ 75, sk4-75, sk475, sk4 75, ck4-75, ck475, ck4 75.

СК4-75 анализатор спектра предназначен для наблюдения спектров стационарных сигналов и измерения их параметров, измерения уровней и частот сигналов, внеполосных и побочных колебаний в лабораторных, цеховых условиях и условиях контрольно-ремонтных органов.

Анализаторы спектра СК4-75 состоят из:

- блоков индикаторных Я4С-70 и Я40-0830;

- блоков преобразователей Я4С-72 и Я4С-61 - Я4С-67.

Технические характеристики СК4-75:

Диапазон частот - от 0,1 ГГц до 17,44 ГГц.

Погрешность измерения:

- частоты - ±1%;

- уровня - ±1,8 дБ;

- отношения уровней - ±1 дБ.

Полоса обзора (шаг 1-2-5-10) - от 5 МГц до 2000 МГц.

Полосы пропускания на уровне -3 дБ - 0,1 МГц; 1 МГц; 3 МГц; 10 МГц.

Динамический диапазон СК4-75:

- по интермодуляционным искажениям - 50 дБ;

- по комбинационным искажениям - 80 дБ.

Средний уровень шумов в полосе пропускания 0,1 МГц:

- от 0,1 ГГц до 1,5 ГГц - 3·10^-13 Вт;

- от 1,5 ГГц до 8,7 ГГц - 1·10^-13 Вт;

- от 8,7 ГГц до 10 ГГц - 2·10^-13 Вт;

- от 10 ГГц до 16,7 ГГц - 3·10^-13 Вт;

- от 16,7 ГГц до 17,44 ГГц - 5·10^-13 Вт.

Неравномерность АЧХ - ±5 дБ.

Время развертки (шаг 1-2-5) анализатора СК4-75 - от 10 мс до 20 с.

Максимально допустимая мощность на входе - 10^-4 Вт.

Габаритные размеры:

- блок - 488×173×580 мм;

- блок - 488×173×572 мм;

- 7 блоков - 216×147×384 мм.

Масса - 135 кг.

Анализатор спектра СК4-75 используется в случаях:

- когда требуется проводить панорамный обзор спектра сигналов во всем диапазоне (поддиапазоне) частот и в большом (до 80 дБ) динамическом диапазоне, свободном в этих приборах от собственных помех;

- при контроле норм на внеполосные и побочные колебания передатчиков радиоэлектронных средств СВЧ диапазона;

- при разработке, настройке и контроле передающей радиоэлектронной аппаратуры всех назначений.

Условия эксплуатации:

Температура окружающего воздуха - от 5° С до 40° С (от 278 К до 313 К).

Относительная влажность воздуха при температуре воздуха 25° С (298 К) - до 80%.

Атмосферное давление - от 475 мм рт. ст. до 780 мм рт. ст. (от 61,34 кПа до 104 кПа).

Напряжение питающей сети - 220±22 В.

Частота сети СК4-75 - 50±0,5 Гц.

Потребляемая мощность - 180 В·А.
