Анализатор спектра 811

Анализатор 811

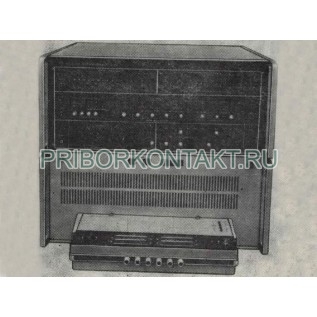

Радиоизмерительный прибор Анализатор 811

811 анализатор предназначен для динамического функционального контроля всех типов полупроводниковых ЗУ. Применяется при разработке и ремонте малых и больших вычислительных машин, приборов с программным управлением, выполненных на основе микропроцессорной техники.

Основой анализаторов 811 является специализированный процессор, обеспечивающий формирование цифровых тестовых последовательностей по заданному алгоритму. Ввод информации в запоминающее устройство анализатора может быть осуществлен как вручную с передней панели, так и автоматически по КОП.

Технические характеристики анализатора 811:

Число адресных выходов - 16.

Число информационных выходов - 16.

Число информационных входов - 16.

Число управляющих выходов - 3.

Число импульсных каналов формирования временных соотношений - 6.

Максимальная частота перебора адресов проверяемых устройств - от 8 МГц до 10 МГц.

Минимальная дискретность установки временных соотношений - 10 нс.

Диапазон программирования длительности и задержки импульсных сигналов - от 10 нс до 2,5 мкс.

Число управляемых источников питания проверяемых БИС - 3.

Типы проверяемых БИС ОЗУ:

- ЭСЛ;

- ТТЛ;

- МОП, согласованные с ТТЛ.

Выходное напряжение источников питания при номинальном токе 0,2 А - ±15 В.

Потребляемая мощность - 850 В·А.

Габаритные размеры - 490?413?575 мм.

Масса анализаторов 811 - не более 48 кг.

Результаты контроля отображаются на световом табло, расположенном на передней панели анализатора 811, в виде ГОДЕН/НЕ ГОДЕН с индикацией всей необходимой информации для последующего анализа обнаруженных неисправностей проверяемого устройства.

В комплекте анализатора 811 имеется набор сменных адаптеров, которые устанавливаются со стороны передней панели и предназначены для конкретного типа БИС ОЗУ.
