Анализатор спектра С4-49

Также этот прибор может называться: С4 49, С449, Сч-49, s4-49, s4 49, s449, с4-49, с4 49, с449.

С4-49 анализатор спектра предназначен для исследования спектра периодически повторяющихся радиоимпульсов и непрерывных периодических сигналов.

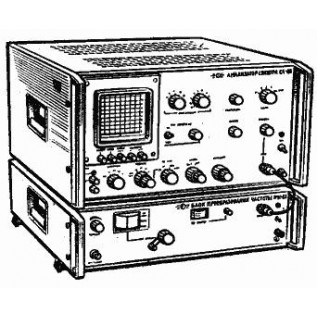

Анализаторы спектра С4-49 состоят из анализатора спектра С4-45 и блока преобразования частоты Я4С-52.

Диапазон частот - от 10 МГц до 2000 МГц.

Погрешность измерения частоты входного сигнала - не более 2%.

Частотные метки калибратора с интервалом 0,1 МГц; 1 МГц и 10 МГц обеспечивают измерения частотных интервалов с погрешностью - не более 0,1?F+П, где F - полоса обзора, установления при измерении; П - полоса пропускания, установления при измерении.

Пределы регулировки полосы обзора:

- в диапазоне частот от 10 МГц до 100 МГц - от 0,1 МГц до 90 МГц;

- в диапазоне частот от 100 МГц до 2000 МГц - от 0,1 МГц до 10 МГц.

Нелинейность частотного масштаба в полосе обзора 90 МГц - не более 50%.

Полоса пропускания на уровне -3 дБ:

- регулируемая - от 3 кГц до 50 кГц;

- фиксированная - от 210 кГц до 330 кГц.

Минимальная регулируемая полоса пропускания С4-49 на уровне -60 дБ - не более 200 кГц.

Фиксированная полоса пропускания на уровне -40 дБ - не более 1,5 МГц.

Нестабильность частоты настройки гетеродинов за 10 мин:

- для гетеродина блока Я4С-52 после 1 ч самопрогрева - не более 200 кГц;

- для частотно-модулированного гетеродина после 30 мин самопрогрева - не более 1 МГц.

Паразитная девиация частоты гетеродинов прибора С4-45 - не более 2500 Гц.

Средний уровень собственных шумов С4-49, приведенный к входу в полосе 1 кГц:

- в диапазоне частот от 10 МГц до 100 МГц - не более 1 мкВ;

- в диапазоне частот от 100 МГц до 2000 МГц - не более 4 мкВ.

Средний уровень собственных шумов, приведенный к входу прибора, в полосе от 210 кГц до 330 кГц относительно максимального уровня синусоидального сигнала, наблюдаемого на экране ЭЛТ:

- в диапазоне от 10 МГц до 100 МГц - не более -60 дБ;

- в диапазоне от 100 МГц до 2000 МГц - не более -50 дБ.

Значение относительного уровня помех С4-49, обусловленных интермодуляционными искажениями третьего порядка:

- в диапазоне частот от 10 МГц до 100 МГц - не менее 70 дБ;

- в диапазоне частот от 100 МГц до 2000 МГц - не менее 60 дБ.

Погрешность отсчётного аттенюатора в пределах от 0 до 49 дБ (ступенями через 1 дБ) - не более ±1 дБ.

Неравномерность амплитудно-частотной характеристики при ослаблении входного аттенюатора не менее 10 дБ и не более 1,5 дБ в полосе обзора 10 МГц в диапазоне частот от 100 до 2000 МГц:

- в диапазоне частот от 50 МГц до 90 МГц - не более 1,5 дБ;

- в диапазоне частот от 10 МГц до 100 МГц - не более 2 дБ.

Приведенная погрешность вертикальных масштабов:

- для линейного масштаба - не более ±10%;

- для квадратичного масштаба - ±15%.

Погрешность логарифмического масштаба в пределах от 0 до 40 дБ - не более ±5 дБ.

Входное волновое сопротивление прибора анализатор спектра С4-49 - 50 Ом.

КСВН входа, при ослаблении входного аттенюатора не менее 10 дБ - не более 2.

Предел регулировки ослабления аттенюатора «ЧУВСТВИТЕЛЬНОСТЬ» и «ОСЛАБЛЕНИЕ»:

- в диапазоне частот от 10 МГц до 100 МГц - не менее 60 дБ;

- в диапазоне частот от 100 МГц до 2000 МГц - 30 дБ.

При вращении ручек «ЧУВСТВИТЕЛЬНОСТЬ» и «ОСЛАБЛЕНИЕ» допускается начальный скачок ослабления - не более 5 дБ.

Предел регулировки усиления ручкой «УСИЛЕНИЕ» - от 6 дБ до 12 дБ.

При вращении ручки «УСИЛЕНИЕ» допускается начальный скачок - не более 1,5 дБ.

Неравномерность меток калибратора С4-49 по амплитуде в полосе обзора 90 МГц - не более 20 дБ.

В положении «ЦЕНТР. 70 MHz» ручки «МЕТКИ MHz» метка на частоте 70 МГц превышает не менее чем на 2 дБ уровень меток на остальных частотах.

Амплитуда меток калибратора с частотными интервалами 10 МГц, 1 МГц и 0,1 МГц устанавливается ручкой «АМПЛИТУДА МЕТОК» не менее одного деления шкалы вертикального масштаба в положениях 0, -20 дБ и -40 дБ ручек «ОТСЧЕТ АМПЛИТУД dB» соответственно при минимальной чувствительности и не более 10 делений при максимальной чувствительности анализатора спектра.

Пределы смещения линии развертки прибора анализатор спектра С4-49:

- относительно нижней горизонтальной линии масштабной сетки по вертикали - не менее ±70 мм;

- относительно крайних вертикальных линий масштабной сетки по горизонтали - не менее ±40 мм.

Длина развертки регулируется ручкой «РАЗМЕР» - не менее 80 мм.

Огибающая отклика при умеренной яркости свечения на экране ЭЛТ фокусируется в линию толщиной - не более 1,5 мм.

Напряжение на клеммах «ДЕТЕКТОР-ВЫХОД» на нагрузке 100 кОм при установке амплитуды отклика на экране ЭЛТ равной 70 мм - не менее 0,3 В.

Напряжение на разъёме «ВЫХОД» на нагрузке 100 кОм - не менее 1 В.

Ток смесителя блока Я4С-52 в пределах - от 25 мкА до 199 мкА.

Прибор С4-49 позволяет анализировать радиоимпульсы при частоте следования от 50 Гц до 10 000 Гц длительностью импульсов - от 0,5 мкс до 100 мкс.

Период развертки регулируется от 0,02 с до 3 с с плавной регулировкой не менее чем в 3 раза в каждом положении ручки «РАЗВЕРТКА S».

В положении «СИНХ. 50 Hz» период развертки синхронизируется частотой питающей сети.

Максимальная входная пиковая мощность при средней мощности не более 0,125 Вт - не более 2 Вт.

Питание от сети:

- напряжением - 220±22 В;

- частота - 50±0,5 Гц; 60 Гц.

Мощность, потребляемая от сети при поминальном напряжении - не более 160 В·А.

Длительность непрерывной работы в сутки - 8 ч.

Время самопрогрева С4-49 - 1 ч.

Наработка на отказ - 1000 ч.

Габаритные размеры:

- преобразователя Я4С-52 - 490?135?475 мм;

- анализатора С4-45 - 490?255?487 мм.

Масса:

- преобразователя Я4С-52 - не более 18 кг;

- анализатора С4-45 - не более 35 кг.

Изрезанность правого ската амплитудно-частотной характеристики фильтра с регулируемой полосой пропускания не нормируется.

Прибор имеет линейный, логарифмический и квадратичный масштабы индикатора.

Допускается искривление линии развертки за счет геометрии ЭЛТ.

Отклик на экране ЭЛТ подсвечивается и сохраняет достаточную яркость на уровне, отстоящем от линии развертки не более чем на одно деление вертикального масштаба.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при 30±5° С - до 95%.

Атмосферное давление - от 61,34 кПа до 104 кПа (от 460 мм рт. ст. до 780 мм рт. ст.).
