Вибропреобразователь ВК-312С

ВК-312С

Вибропреобразователь ВК-312С , ВК312С, ВК 312 С ( ТУ 4277-032-00205435-01 , " 0ExiallCT5 X " )

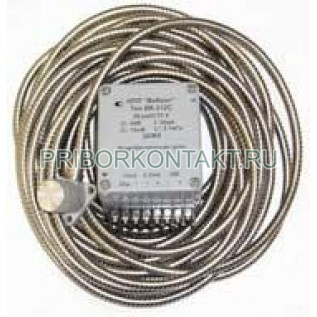

Вибропреобразователь ВК-312С - пьезоэлектрический акселерометр с выносной электроникой.
Измеряемый параметр - истинное среднеквадратическое значение (СКЗ) виброскорости.
Пьезоэлектрический преобразователь (датчик) и согласующий усилитель соеденены вибростойким кабелем в металлорукаве из нержавеющей стали. Соединение герметично и не разборно.
На выходе согласующего усилителя формируется унифицированный токовый сигнал диапазона 4 - 20 мА, пропорциональный СКЗ виброскорости и сигнал переменного напряжения, пропорциональный мгновенному значению виброскорости.
Питание вибропреобразователя от стабилизированного источника постоянного напряжения 24 В.
Маркировка взрывозащиты 0ExiaIIСТ5 X.
Подключение через клеммную колодку.
Выходной унифицированный сигнал 4-20 мА.
Материал корпуса датчика: алюминиевый сплав.
Технические характеристики:
Диапазон преобразования по СКЗ виброскости 0,1 ... 30 мм/c
Диапазон рабочих частот 10 ... 1000 Гц
Диапазон рабочих температур
для датчика -40 ...+120°С
для усилителя -30 ... +60°С
Коэффициент преобразования на базовой частоте 45 Гц на выходе постоянного тока 4 - 20 Ма 0,53 мА/мм/с
Напряжение питания 24 ± 1,2 В
Нелинейность АХ ± 6 %
Установочный резонанс 24кГц
Масса без металлорукава и согласующего устройства 50 г
Габаритные размеры датчика (без кабеля) 51х32х37 мм
Габаритные размеры согласующего усилителя 75х113х59 мм
