Вибропреобразователь ВК-315А

ВК-315А

Вибропреобразователь ВК-315А , ВК315А, ВК 315 А ( ТУ 4277-032-00205435-01 , " 0ExiallCT5 X " )


Вибропреобразователь ВК-315А - пьезоэлектрический акселерометр с выносной электроникой.
Измеряемый параметр - мгновенное значение виброскорости.
На выходе формируется выходной сигнал переменного тока, пропорциональный мгновенному значению виброскорости.

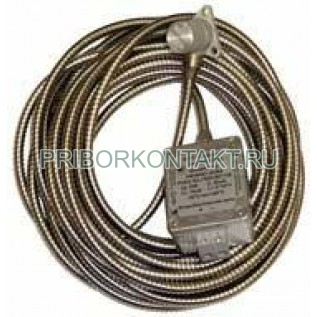

Пьезоэлектрический преобразователь (датчик) подключается к согласующему усилителю специальным кабелем в металлорукаве. Соединение герметично и не разборно.
Питание вибропреобразователя от источника постоянного напряжения по измерительной цепи (двухпроводная линия).
Маркировка взрывозащиты "0ExiaIIСТ5 X".
Подключение через клеммную колодку.
Материал корпуса - нержавеющая сталь.
Технические характеристики:
Диапазон преобразования по СКЗ виброскорости 0,1 ... 30 мм/c
(0,1...100 мм/с)
Диапазон рабочих частот 10 ... 1000 Гц
(5 ... 20000 Гц)
Диапазон рабочих температур
для датчика -40 ... +250°С
для усилителя -30 ... +60°С
Относительный коэффициент преобразования на базовой частоте 45Гц 0,05 мА/мм/с
Напряжение питания 5 ... 30 В
Неравномерность АЧХ в диапазоне 20...750Гц ± 10 %
Нелинейность АХ ± 6 %
Масса датчика без кабеля и согласующего усилителя 50 г
Габаритные размеры датчика (без кабеля) 52х38х40 мм
Габаритные размеры согласующего усилителя 93,5х58х37,1 мм
