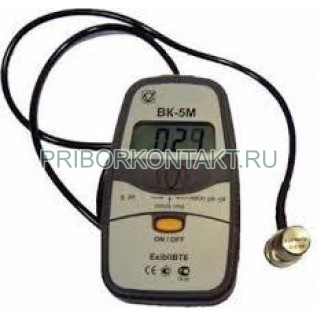

Виброметр портативный ВК-5М

Также этот прибор может называться: ВК 5М, ВК5М, bk-5m, bk 5m, bk5m, vk-5m, vk 5m, vk5m.

ВК-5М виброметр портативный предназначен для измерения виброускорения, виброскорости и размаха виброперемещения, и позволяет проводить экспресс-оценку уровня вибрации любого работающего промышленного агрегата.

Сфера применения: во взрывоопасных зонах помещений и наружных установках.

Технические характеристики ВК-5М:

Диапазон измерения:

- СКЗ виброскорости - от 0,1 мм/c до 70 мм/c;

- размах виброперемещения - от 1 мкм до 700 мкм;

- виброускорения - от 1 м/с² до 100 м/с².

Диапазон рабочих частот ВК-5М:

- при измерении виброперемещений - от 10 Гц до 300 Гц;

- при измерении виброускорения и виброскорости - от 10 Гц до 1000 Гц.

Пределы допускаемой основной относительной погрешности на базовой частоте 45 Гц при измерении виброускорения:

- в диапазоне от 3 м/с² до 100 м/с² - не более ±5%;

- в диапазоне от 0,1 м/с² до 3 м/с² - не более ±10%.

Пределы допускаемой основной относительной погрешности ВК-5М на базовой частоте 45 Гц при измерении виброскорости:

- в диапазоне от 2 мм/с до 70 мм/с - не более ±5%;

- в диапазоне от 1 мм/с до 2 мм/с - не более ±10%.

Пределы допускаемой основной относительной погрешности на базовой частоте 45 Гц при измерении виброперемещения:

- в диапазоне от 10 мкм до 700 мкм - не более ±5%;

- в диапазоне от 5 мкм до 10 мкм - не более ±10%.

Спад АЧХ на частотах 10 Гц и 1000 Гц - не более 3 дБ.

Неравномерность амплитудно-частотной характеристики изделий виброметры ВК-5М:

- при измерении виброускорения и виброскорости в диапазоне частот от 20 Гц до 750 Гц - не более ±10%;

- при измерении виброперемещения в диапазоне частот от 20 Гц до 300 Гц - не более ±10%.

Неравномерность амплитудно-частотной характеристики на границах частотного диапазона (спад частотных характеристик на частотах среза):

- при измерении виброускорения и виброскорости на частотах 10 Гц и 1 кГц - (-30)%;

- при измерении виброперемещения на частоте 10 Гц - (-30)%.

Уровень собственного шума ВК-5М:

- при измерении виброускорения - не более 0,03 м/с²;

- при измерении виброскорости - не более 0,3 мм/с;

- при измерении виброперемещения - не более 2 мкм.

Виброметр имеет индикацию разряда батарей.

Относительный коэффициент поперечного преобразования на частоте 45 Гц - не более 5%.

Сопротивление изоляции - не менее 20 МОм.

Питание от батареи типу «Крона» - 9 В.

Габаритные размеры:

- измерительного блока - 124×72×25 мм;

- вибропреобразователя - 20×20×30 мм.

Масса виброметра с вибропреобразователем (без чехла) - не более 200 г.

Условия эксплуатации ВК-5М:

Диапазоны рабочих температур:

- для измерительного блока - от +5° С до +40° С;

- для вибропреобразователя - от -30° С до +250° С.

Относительная влажность при +35° С - до 80%.
