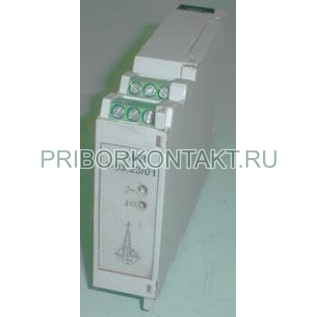

Аппаратура для вибромониторинга и диагностики АКВ
АКВ - аппаратура для вибромониторинга и диагностики разработана для контроля абсолютного виброперемещения элементов конструкций генераторов, т.ч. и с водородным охлаждением ТВВ-800-2.

Используется автономно или совместно с управляющей ЭВМ. имеет три базовых модификации, отличающиеся исполнительными функциями, контролируемыми параметрами (перемещение или виброскорость), количеством измерительных каналов и конфигурацией. Модификации АКВ-001, АКВ-003 имеют 40-канальное исполнение, контролируемый параметр - размах виброперемещения; модификация АКВ-002 - 12-канальное исполнение, контролируемый параметр - амплитуда виброскорости. Датчики вибрации, устанавливаемые в корпусе генератора, заключены в защитные капролоновые кожуха, устойчивы к воздействиям сильных электрических или магнитных полей. Для измерения вибрации в различных направлениях применяются различные конструкции защитных кожухов датчиков вибрации для контроля вибрации в радиальном и аксиальном направлениях. Вывод сигналов с датчиков вибрации осуществляется через герморазъемы, установленные на люках корпуса генератора. Аппаратура имеет выходы постоянного и переменного напряжения. Для модификации АКВ-001индикация СКЗ виброперемещения осуществляется на блоке питания и управления. Переключение каналов осуществляется либо вручную оператором с выносного пульта, либо автоматически (последовательный опрос через каждые 2 секунды), либо по сигналам с управляющей ЭВМ. Для модификации АКВ-002 индикация амплитудного значения виброскорости осуществляется в блоке электронном. АКВ-002 имеет встроенный генератор для проверки работоспособности измерительных каналов. Управление переключением измерительных каналов - ручное. Обработка результатов измерения, архивация для АКВ-002 осуществляются управляющей ЭВМ. Модификация АКВ-003 имеет микропроцессорное управление Аналоговая часть включает датчик и согласующий усилитель с программируемым адаптивным выходом, управляемым контроллером, обслуживающим до 20 измерительных каналов. Обмен данными с управляющей ЭВМ осуществляется по протоколу Modbus. В стандартной конфигурации АКВ-003 включает 40 измерительных каналов. Программное обеспечение СВИМ АКВ обеспечивает оперативную диагностику текущего состояния агрегата, передачу текущих значений в общестанционную АСУ, а также накопление длительных стационарных архивов. Изготовитель осуществляет шеф-монтаж и авторский надзор. Аппаратура имеет гарантию в течение 5 л е т.
