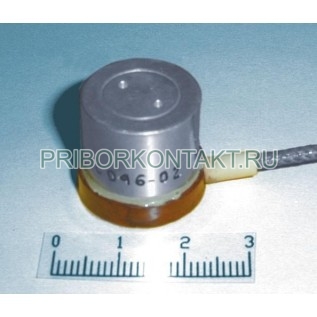

Акселерометр низкочастотный АНС 046-02

АНС 046-02

Акселерометр АНС 046-02 ( АНС-046-02, АНС 046 02, АНС 04602, ahc-046, ahc046)

Акселерометр АНС 046-02 - пьезоэлектрический акселерометр общего назначения с совмещенным предварительным усилителем. Предназначен для контроля динамических режимов, диагностики узлов, механизмов и машин, вибрационных и ударных испытаний.
Отличительные особенности акселерометра АНС 046-02 — высокая чувствительность и помехозащищен¬ность, наличие демпфирующего устройства. Чувствительный элемент аксе¬лерометра изгибного типа. Корпус акселерометра выполнен из алюми¬ниевого сплава Д16 и имеет изолированную посадочную поверхность из материала ДСВ. Кабель акселерометра антивибрационный и оканчивается предварительным усилителем, выполненным в корпусе разъема и представ¬ляющим собой активный RC-фильтр с эмитерным повторителем. Крепление акселерометра клеевое при помощи клея холодного отверждения.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобра¬зования,
по напряжению мB/g 12 ± 3
Частотный диапазон, Гц 20...2000
Собственная частота, не менее, кГц 7
Отн. коэффициент
попереч¬ного преобразования, % не более 3
Нелинейность амплитуд¬ной
характеристики, % не более 3
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса, (без кабеля), г 35
Электропитание:
- напряжение, В 12,6±1,2
- ток, мА не менее 3
- вых. сопротивление, Ом не более 2000
Материал корпуса кожух - сплав алюминиевый Д16; основание - материал ДСВ-2-Р-2МЛ-Л
Разъем вилка МР1-10-1-В
Крепление клеевое
Защита от внешней среды пыле-, влагонепроницаемый корпус
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -196...+200
Верхний предел ускорений:
вибрация, g 300
удар, g -
Деформационная чувстви¬тельность g/nstr 0,001
Электромагнитная чувстви¬тельность, %*м/А 0,00002
Акустическая чувстви¬тельность (6 кПа), %/кПа 0,05
Ресурс работы, ч 10000
