Акселерометр низкочастотный АНС 055-01

АНС 055-01

Акселерометр АНС 055-01 (АНС 055 01, АНС-055-01, АНС 05501, АНС05501, ahc 055-01, ahc 055 01, ahc 055, ans-055)

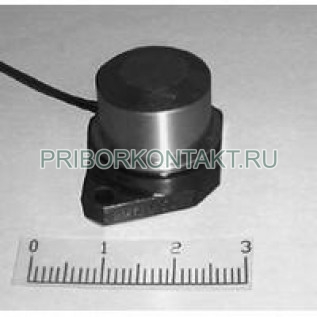

Акселерометр АНС 055-01 — пьезоэлектрический высокотемператур¬ный акселерометр. Предназначен для измерения вибрационных ускорений в широком диапазоне частот при температуре окружающей среды до +300 °С. Отличительные особенности акселерометра АНС 055-01 — широкий диапазон рабочих температур, наличие разъемного соединительного узла, работоспособного при температуре до +300 °С.
Чувствительный элемент акселерометра компрессионного типа. Акселерометр выполнен по двухпроводной изолированной электрической схеме. Корпус акселерометра выполнен сварным, из стали 12Х18Н10Т-6. Кабель акселерометра оканчивается высокотемпературным соединителем. Крепление акселерометра фланцевое при помощи двух винтов М3.

Технические данные
(Все значения измерены при температуре +25 °С на частоте 100 Гц)
Коэффициент преобразования заряду, пКл/g 15 ± 5
Частотный диапазон, Гц 20...4000
Собственная частота, не менее, кГц не менее 16
Относительный коэффициент поперечного преобразования, % не более 5
Емкость, пФ 1200 ± 600
Нелинейность амплитудной характеристики,% не более 3
Сопротивление изоляции при н.у, МОм не менее 20
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид электрической схемы двухпроводная, изолированная от корпуса
Масса, (без кабеля), г 40
Материал корпуса сталь 12Х18Н10Т-б
Соединитель (разъем) специальный высокотемпературный
Крепление фланцевле - 2 винта М3
Защита от внешней среды сварной герметичный корпус
Тип усилительно-преобразующей аппаратуры Девиз-5, Кулон-5
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон температур, °С -60...+300
Верхний предел ускорений
вибрация, g 300
удар, q 1000
