Описание товара

ТРБ 5010

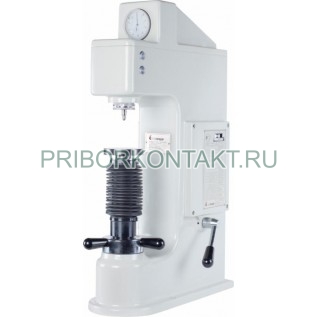

Прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 (ТРБ5010, ТТРБ-5010)
Прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 предназначен для измерения приборы для измерения твердости по методу Роквелла и Бринелля, графитов и металлографитов, пластмасс, клееной фанеры, прессованной древесины т других материалов.
Прибор предназначен для работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10ºС до +35ºС, относительной влажностью от 50% до 80%.
Прибор прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 является улучшенным аналогом прибора ТР 5006М.
Технические характеристики приборов приборы для измерения твердости по методу Роквелла и Бринелля ТРБ 5010:
Диапазон измерений твердости - 20HRA-88HRA, 20HRB-100HRB, 20HRC-70HRC, 32HR-200HR, 95HR-650HR;
Испытательная нагрузка прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010, предварительная - 98,07Н;
Испытательные нагрузки, общие, по методу Роквелла - 588,4Н, 980,7Н, 1471Н;
Пределы допускаемой погрешности испытательных нагрузок прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 - ±0,5%, ±1,0%;
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла указаны в таблице 1;
Таблица 1 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 по шкалам Роквелла
Интервалы измерения твёрдости c обозначение шкал Роквелла
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла
от 20HRA до 75HRA
±2.0HR
от 75HRA до 88HRA
±1.5HR
от 20HRA до 80HRB
±3.0HR
от 80HRA до 100HRB
±2.0HR
от 20 HRC до 35HRC
±2.0HR
от 35 HRC до 55HRC
±1.5HR
от 55HRC до 70HRC
±1.0HR
Пределы допускаемой абсолютной погрешности измерения твёрдости прибором прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 по шкале Бринелля указаны в таблице 2;
Таблица 2 Пределы допускаемой абсолютной погрешности измерения твёрдости прибором прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 по шкале Бринелля
Обозначение шкал измерения твёрдости
Интервалы измерения твёрдости по шкале Бринелля, HBW
40±10
100±50
200±50
300±50
400±50
525±75
Пределы допускаемой абсолютной погрешности по шкале Бринелля, HBW
HBW 2,5/62,5;
±2
±6
±10
HBW 2,5/187,5
±6
±10
±12
±18
±24
Расстояние от вершины испытательного наконечника прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 до рабочей плоскости регулируемое - от 0мм до 240мм;
Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия - 145мм;
Гидравлическая система прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 обеспечивает плавное приложение основной нагрузки в течение 2с-8с;
Цена деления шкалы отсчетного устройства индикатора часового типа при измерении твердости по методу Роквелла равна 0,5 единиц твердости, что соответствует перемещению наконечника на 0,001мм;
Цена деления шкалы измерительного микроскопа МПБ для измерения диаметра отпечатка при измерении прибором прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 твердости по методу Бринелля - 0,02мм (при использовании объектива ОБ5, с 50 кратным увеличением) и 0,04мм при использовании объектива ОБ2, с 25 кратным увеличением).
Питание - 220В, 50Гц;
Потребляемая мощность прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 - не более 50Вт;
Габаритные размеры:
- длина - 490мм;
- ширина - 170мм;
- высота - 780мм;
Масса прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 - 85кг;
Полный средний срок службы прибора - не менее 10 лет;
Прибор позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 3;
Таблица 3 Справочная оценка прибором прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 твердости по шкалам Роквелла
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
D
980,7Н
Алмазный конус
от 40HR до 77HR
E
980,7Н
Шарик Ø 3,175мм
от 70HR до 100HR
F
588,4Н
Шарик Ø 1,588мм
от 60HR до 100HR
G
1471Н
Шарик Ø 1,588мм
от 30HR до 94HR
H
588,4Н
Шарик Ø 3,175мм
от 30HR до 100HR
K
1471Н
Шарик Ø 3,175мм
от 40HR до 100HR
L
588,4Н
Шарик Ø 6,35мм
от 20HR до 115HR
M
980,7Н
Шарик Ø 6,35мм
от 20HR до 115HR
P
1471Н
Шарик Ø 6,35мм
от 20HR до 100HR
R
588,4Н
Шарик Ø 12,7мм
от 20HR до 115HR
S
980,7Н
Шарик Ø 12,7мм
от 20HR до 100HR
V
1471Н
Шарик Ø 12,7мм
от 20HR до 100HR
Прибор позволяет справочно оценивать твердость по шкалам Бринелля в соответствие со значениями указанными в Таблице 4;
Таблица 4 Справочная оценка твердости прибором прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 по шкалам Бринелля
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
HBW 5/62,5
612,9Н
Шарик Ø 5мм
8HR-50HR
HBW 10/100
980,7Н
Шарик Ø 10мм
3HR-20HR
Комплектность поставки прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 обеспечиваться в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа;
В комплект поставки изделия входить эксплуатационные документы (Руководство по эксплуатации);
Комплектность поставки прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 обеспечивается в соответствии таблице 5;
Таблица 5 Комплектность поставки прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010
Обозначение документа
Наименование и условное обозначение
Количество
Примечание
ТРБ5010
Прибор
1 шт.
МПБ
Измерительный микроскоп
1 шт.
Сменные части
1 шт.
СТ1
Плоский стол для испытаний Ø 139мм
СТ3
Призматический стол для испытаний Ø 39мм угол 90°
1 шт.
ГОСТ 9377-81
Наконечник НК Роквелл
1 шт.
В футляре
Наконечник 1,588
1 шт.
Наконечник 2,5
1 шт.
Принадлежности
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТР-1
1 шт.
В футляре
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТБ-1
1 шт.
В футляре
Набор ключей
1 шт.
Эксплуатационная документация
Руководство по эксплуатации на прибор
1 шт.
Паспорт на меры твердости образцовые
1 шт.
Паспорт на Измерительный микроскоп МПБ
1 шт.
Свидетельство о поверки
1 шт.
Комплект дополнительной поставки приборов приборы для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 (поставляется по специальному заказу) в соответствии таблице 5;
Таблица 5 Комплект дополнительной поставки прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 (поставляется по специальному заказу)
Обозначение документа
Наименование и условное обозначение
Количество
Примечание
ПФ1
Прижимной фиксатор
1 шт.
СТ2
Плоский стол для испытаний Ø 179мм
1 шт.
СТ4
Призматический стол для испытаний Ø 58мм угол 150°
1 шт.
Наконечник 5
1 шт.
Наконечник 3,175
1 шт.
Наконечник 6,35
1 шт.
Наконечник 12,7
1 шт.
Наконечник 10
1 шт.
Запасные части
ГОСТ 3722-81
Шарики 1,588мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 2,5мм±0,003мм.
5 шт.
В футляре
ГОСТ 9031-75
Шарики 5мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 3,175мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 6,35мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 12,7мм±0,003мм.
5 шт.
В футляре
ГОСТ 3722-81
Шарики 10мм±0,003мм.
5 шт.
В футляре
Изготовитель гарантирует соответствие качества прибора прибор для измерения твердости по методу Роквелла и Бринелля ТРБ 5010 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
