Описание товара

УТ 5011

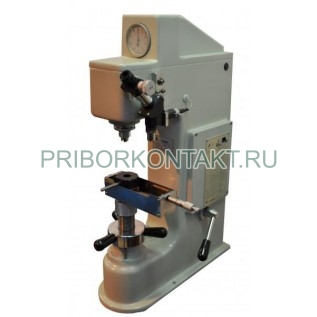

Универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 (УТ5011, УТ 5011, yt 5011, yt5011, yt-5011)
Универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 предназначен для измерения твердости металлов и сплавов? пластмасс, графитов и металлографитов, фанеры, прессованной древесины и других материалов по методу Роквелла, Бринелля, Виккерса.
Прибор предназначен для работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10ºС до +35ºС, относительной влажностью от 50% до 80%.
Технические характеристики приборов универсальные приборы для измерения твердости по методу Роквелла, Бринелля, Виккерса:
Диапазон измерений твердости - 20HRA-88HRA, 20HRB-100HRB, 20HRC-70HRC, 32HBW-200HBW? 95HBW-650HBW;
Испытательная нагрузка прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011, предварительная - 98,07Н;
Испытательные нагрузки, общие - 588,4Н, 980,7Н, 1471Н, 612,9Н, 1839Н, 294,2Н, 980,7Н;
Пределы допускаемой погрешности испытательных нагрузок прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - ±0,5%, ±1,0%;
Диапазон измерений твердости по шкалам Роквелла в соответствие со значениями указанными в таблице 1;
Таблица 1 Диапазон измерений твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
НRA
588,4Н
Алмазный конус
от 20 до 88
НRB
980,7Н
Шарик Ø1,588мм
от 20 до 100
НRC
1471Н
Алмазный конус
от 20 до 70
Диапазон измерения твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Бринелля в соответствие со значениями указанными в таблице 2;
Таблица 2 Диапазон измерения твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НBW
HBW 2,5/62,5
612,9Н
Шарик Ø2,5мм
32–200
HBW 2,5/187,5
1839Н
Шарик Ø2,5мм
95–650
Диапазон измерения твердости по шкале Виккерса 50 – 1500HV;
Испытательные нагрузки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011:
- по методу Роквелла:
- предварительная - 98,07Н;
- полная - 588,4Н; 980,7Н; 1471Н;
- по методу Бринелля - 612,9Н; 1839Н;
- по методу Виккерса - 294,2Н; 980,7Н;
Пределы допускаемой погрешности испытательных нагрузок прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011:
- по методу Роквелла:
- предварительной - ±1%;
- полной - ±0,5%;
- по методу Бринелля - ±1%;
- по методу Виккерса - ±0,5%;
Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла указаны в таблице 3.
Таблица 3 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла
Интервалы измерения твёрдости c обозначение шкал Роквелла
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, ( ± )
от 20HRA до 75HRA
±2.0HR
от 75HRA до 88HRA
±1.5HR
от 20HRB до 80HRB
±3.0HR
от 80HRB до 100HRB
±2.0HR
от 20HRC до 35HRC
±2.0HR
от 35HRC до 55HRC
±1.5HR
от 55HRC до 70HRC
±1.0HR
Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Виккерса указаны в таблице 4;
Таблица 4 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Виккерса
Обозначение шкал измерения твёрдости
Интервалы измерения твёрдости по шкале Виккерса, HV
100±50
200±50
300±50
400±50
500±50
600±50
800±150
1100±150
1375±125
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Виккерса, HV, (±)
HV30, HV100
±3
±5
±7
±8
±10
±12
±16
±24
±30
Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Бринелля указаны в таблице 5;
Таблица 5 Пределы допускаемой абсолютной погрешности измерения твёрдости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкале Бринелля
Обозначение шкал измерения твёрдости
Интервалы измерения твёрдости по шкале Бринелля, HBW
40±10
100±50
200±50
300±50
400±50
525±75
Пределы допускаемой абсолютной погрешности по шкале Бринелля, HBW, ( ± )
HBW 2,5/62,5;
±2
±6
±10
HBW 2,5/187,5
±6
±10
±12
±18
±24
Расстояние от вершины испытательного наконечника до рабочей плоскости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 регулируемое:
- с использованием подвижного стола ПС1 установленного на подъемный винт ПВ1 - от 0мм до 140мм;
- без использования подвижного стола - от 0мм до 240мм;
Расстояние от оси испытательного наконечника до стенки корпуса прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011, ограничивающей размер испытуемого изделия - 145мм;
Гидравлическая система обеспечивает плавное приложение основной нагрузки в течение 2с–8с;
Цена деления шкалы отсчетного устройства прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - индикатора часового типа при измерении твердости по методу Роквелла равна 0,5 единиц твердости, что соответствует перемещению наконечника на 0,001мм;
Цена деления шкалы измерительного устройства ОП1 для измерения диаметра отпечатка при измерении твердости по методу Бринелля - 0,002мм (при использовании объектива ОБ5, с 5 кратным увеличением);
Цена деления шкалы измерительного устройства ОП1 прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 для измерения диагонали отпечатка при измерении твердости по методу Виккерса - 0,001мм (при использовании ОБ10, с 10 кратным увеличением);
Питание - 220В, 50Гц;
Потребляемая мощность прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - не более 10Вт;
Габаритные размеры:
- длина - 490мм;
- ширина - 170мм;
- высота - 780мм;
Масса прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 - 95кг;
Полный средний срок службы прибора - не менее 10 лет;
Прибор универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 6;
Таблица 6 Справочная оценка твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Роквелла
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НR
D
980,7Н
Алмазный конус
от 40 до 77
E
980,7Н
Шарик Ø3,175мм
от 70 до 100
F
588,4Н
Шарик Ø1,588мм
от 60 до 100
G
1471Н
Шарик Ø1,588мм
от 30 до 94
H
588,4Н
Шарик Ø3,175мм
от 30 до 100
K
1471Н
Шарик Ø3,175мм
от 40 до 100
L
588,4Н
Шарик Ø6,35мм
от 20 до 115
M
980,7Н
Шарик Ø6,35мм
от 20 до 115
P
1471Н
Шарик Ø6,35мм
от 20 до 100
R
588,4Н
Шарик Ø12,7мм
от 20 до 115
S
980,7Н
Шарик Ø12,7мм
от 20 до 100
V
1471Н
Шарик Ø12,7мм
от 20 до 100
Прибор универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 позволяет справочно оценивать твердость по шкалам Бринелля в соответствие со значениями указанными в таблице 7.
Таблица 7 Справочная оценка твердости прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 по шкалам Бринелля
Шкала твердости
Нагрузка, Н
Вид индентора
Диапазон измерения, НBW
HBW 5/62,5
612,9Н
Шарик Ø5мм
8-50
HBW 10/100
980,7Н
Шарик Ø10мм
3-20
HBW 1/30
294,2Н
Шарик Ø1мм
95-450
Прибор позволяет справочно оценивать твердость по шкале Виккерса, HV:
- в диапазоне от 14HV до 50HV;
- в диапазоне от 1500HV до 3000HV;
Комплектность поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 обеспечивается в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа;
В комплект поставки изделия входят эксплуатационные документы (Руководство по эксплуатации);
Комплектность поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011 обеспечивается в соответствии таблице 8;
Таблица 8 Комплектность поставки прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011
Обозначение документа
Наименование и условное обозначение
Количество
Примечание
УТ5011А
Прибор
1 шт.
ТП1
Стол подвижной
1 шт.
ОП1
Оптическая система
1 шт.
Сменные части
СТ1
Плоский стол для испытаний Ø139мм
1 шт.
СТ3
Призматический стол для испытаний Ø39мм угол 90°
1 шт.
ГОСТ 9377-81
Наконечник НК Роквелл
1 шт.
В футляре
ГОСТ 9377-81
Наконечник НК Виккерс
1 шт.
В футляре
Наконечник 1,588
1 шт.
Наконечник 2,5
1 шт.
ОБ5
5х объектив
1 шт.
В футляре
ОБ10
10х объектив
1 шт.
В футляре
Принадлежности прибора универсальный прибор для измерения твердости по методу Роквелла, Бринелля, Виккерса УТ 5011
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТР-1
1 ком.
В футляре
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТБ-1
1 ком.
В футляре
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТВ (100±25) HV30
1 шт.
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТВ (400±75) HV30
1 шт.
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТВ (800±50) HV30
1 шт.
ГОСТ 9031-75
Меры твердости образцовые 2-го разряда МТВ (450±75) HV100
1 шт.
