Описание товара

Р-100

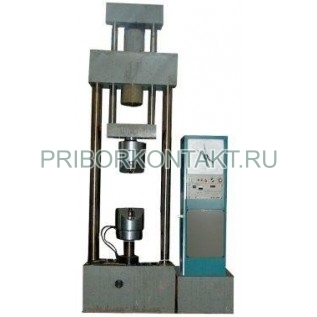

Разрывная машина Р-100 (Р100, Р 100, p-100, p100, p 100)
Разрывная машина Р-100 предназначена для статического испытания стандартных образцов металлов на растяжение при температуре 20ºС±15ºС.
При применении дополнительных приспособлений к этой испытательной машине могут проводиться испытания на сжатие, а также на изгиб.
В базовой комплектации испытательная машина обеспечивает испытание на растяжение:
- цилиндрических образцов типов VI, VII;
- цилиндрических образцов с головками тип. III №1…5;
- плоских образцов типов I, II;
- твердость образцов до 42 HRCэ.
Испытательная машина обеспечивает:
- деформирование образцов до разрушения;
- измерение нагрузки, перемещения активного захвата и деформации (при укомплектовании машин тензометрами);
- поддержание скорости нагружения;
- запись нагрузки, перемещения активного захвата и деформации;
- электрический выход на ЭВМ или цифровую печать величины нагрузки и перемещения активного захвата.
Технические характеристики приборов разрывные машины Р-100:
Наибольшая предельная нагрузка - 1000кН;
Тип привода - гидравлический;
Тип силоизмерителя прибора разрывная машина Р-100 - торсионный;
Число диапазонов измерения нагрузки - 3;
Диапазоны измерения нагрузок:
- 40кН-200кН - цена деления 0,4кН;
- 100кН-500кН - цена деления 1,0кН;
- 2000кН-1000кН - цена деления 2,0кН;
Диапазон скорости нагружения - 1кН/с-100кН/с;
Диапазон измерения перемещения активного захвата прибора разрывная машина Р-100 - 0,1мм-340мм;
Предел измерения деформации - до 5мм;
Рабочий ход активного захвата - не менее 340мм;
Скорость движения активного захвата прибора разрывная машина Р-100 без нагрузки - 3мм/мин-100мм/мин;
Пределы допускаемой погрешности измерения нагрузки при прямом ходе (нагружении) от измеряемой нагрузки, начиная с наибольшего предельного значения каждого диапазона, но в интервале от 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой погрешности в точке 0,2 - ±1%;
Размах отклонений показаний нагрузки не превышает от измеряемой нагрузки, начиная от 0,1 до наибольшего предельного значения каждого диапазона, но в интервале с 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой величины размаха в точке 0,2 - 1%;
Предел допускаемой вариации показаний прибора разрывная машина Р-100 (разность показаний между прямым и обратным ходами) не превышает от измеряемой нагрузки, начиная от 0,1 до наибольшего предельного значения каждого диапазона, но в интервале с 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой вариации в точке 0,2 - 2%;
Пределы допускаемой погрешности записи нагрузки в каждом диапазоне измерения от измеряемого значения, начиная с 0,1 наибольшего предельного значения нагрузки, но в интервале с 0,1 до 0,2 наибольшего предельного значения первого диапазона не превышает абсолютной допускаемой погрешности в точке 0,2 - ±2%;
Предел допускаемой погрешности при измерении перемещения активного захвата прибора разрывная машина Р-100 в диапазоне:
- от 0,1мм до 1,0мм - ±0,02мм;
- от 1,0мм до 340мм - ±2%;
Предел допускаемого значения погрешности при записи перемещений активного захвата прибора разрывная машина Р-100:
- свыше 30мм - ±3%;
- до 30мм - ±1мм;
Пределы допускаемой погрешности записи деформации от верхнего предела каждого диапазона датчика деформации, определяемого масштабом и размером поля записи, выраженных в соответствующем масштабе - ±2%;
Пределы допускаемого значения погрешности прибора разрывная машина Р-100 при поддержании скорости нагружения на стадии упругой деформации образца в интервале от 0,2 до 0,65 наибольшего значения каждого диапазона нагрузок от задаваемой скорости нагружения - ±20%;
Пределы допускаемого значения изменения нагрузки в течение 30с после прекращения изменения нагрузки, начиная с 0,2 наибольшего предельного значения каждого диапазона - ±1% от изменяемой нагрузки;
Пределы допускаемого значения изменения нагрузки в течение 30с после прекращения изменения нагрузки, начиная с 0,2 наибольшего предельного значения каждого диапазона при работе со стабилизатором в течение 30 минут - ±2% от изменяемой нагрузки;
Диапазон воспроизведения перемещения тензокалибратора прибора разрывная машина Р-100 - 0мм-25мм;
Пределы допускаемой погрешности воспроизведения перемещений тензокалибратора:
- при перемещении до 0,3мм - не более ±1,5мкм;
- при перемещении свыше 0,3мм - ±0,5%;
Масштабы записи деформации, обеспечиваемые самопишущим прибором прибора разрывная машина Р-100:
- для датчиков с базой измерения 25мм, пределом измерения 2,5мм - 100:1, 250:1, 500:1;
- для датчиков с базой измерения 50мм, пределом измерения 5мм - 50:1, 125:1, 250:1;
- для датчиков с базой измерения 100мм, пределом измерения 10мм - 25:1, 62,5:1, 125:1;
Масштабы записи перемещения активного захвата прибора разрывная машина Р-100 - от 1:1 до 50:1;
Номинальные размеры длин координат при записи диаграммы:
- координаты X (перемещение, деформация) - не менее 350мм;
- координаты Y (нагрузка) - 250мм;
Высота рабочего пространства прибора разрывная машина Р-100 при испытании на растяжение, включая установочный и рабочий ход захватов - не менее 980мм;
Расстояние от оси образца до колонн - 420мм;
Диапазон захватываемых образцов:
- цилиндрических - диаметр 10мм-60мм;
- плоских - толщина 5мм-50мм;
Диаметр резьбовых головок образцов - М30, М36, М45, Tr30x3;
Максимальный диаметр рабочего сечения образцов с резьбовыми головками - 25мм;
Максимальный диаметр рабочего сечения образцов с цилиндрическими головками - 28мм;
Параметры питания прибора разрывная машина Р-100 - 380В, 50Гц;
Потребляемая мощность - 3,7кВт;
Емкость масляного бака - 100л;
Габариты прибора разрывная машина Р-100 - 2970х1930х4590мм;
Углубление ниже уровня пола - 650мм;
Масса приборов разрывные машины Р-100 - не более 7200кг;
Рабочее пространство испытательной машины позволяет устанавливать термо- и криокамеры, а также производить механические испытания различных узлов и деталей;
Обеспечивается запись диаграммы в координатах: нагрузка-перемещение, нагрузка-деформация, нагрузка-время, перемещение-время, деформация-время;
Блок измерения прибора разрывная машина Р-100 имеет выход на внешний разъем двенадцатиразрядного двоичного кода, соответствующего величине нагрузки и перемещения;
Измерение нагрузки на образце осуществляется по давлению в рабочем цилиндре с помощью торсионного силоизмерения;
Измерение перемещения активного захвата прибора разрывная машина Р-100 осуществляется с помощью преобразователя перемещения, преобразующего перемещение рейки, связанной с подвижной траверсой в электрический сигнал, индуцируемый в миллиметрах;
Контроль отклонения скорости нагружения от заданной осуществляется с помощью преобразователя перемещения и индикатора, показывающего величину отклонения в процентах действительной скорости нагружения от установленной на задатчике;
Запись диаграммы производится с помощью самопишущего прибора;
В комплект поставки прибора разрывная машина Р-100 входят:
- устройство нагружающее с гидравлическими клиновыми захватами;
- пульт, включающий установку насосную, электрооборудование, торсионный силоизмеритель, блок измерения, прибор самопишущий двух координатный Н307/1;
- комплект сменный частей, комплект инструмента и принадлежностей, комплект запасных чпстей;
- приспособление Хб 6.894.020 для механических испытаний образцов на сжатие;
По заказу потребителей прибор разрывная машина Р-100 может быть дополнительно оснащен:
- приспособлением Хб 6.894.023-02 для механических испытаний образцов на изгиб;
- приспособлением Нб 6.894.037 для испытание на растяжение цилиндрических образцов с головками и с резьбовыми головками;
Изготовитель гарантирует соответствие качества прибора разрывная машина Р-100 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
