Описание товара

ИР-100.1

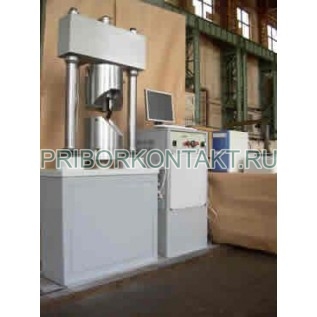

Разрывная машина ИР-100.1 (ИР100.1, ИР 100.1, ИР-1001)
Разрывная машина ИР-100.1 предназначена для статического испытания стандартных образцов металлов и сплавов при температуре 20ºС±10ºС.
Приборы оснащены системой измерения на основе IBM-совместимой ПЭВМ, что позволяет:
- вести процесс испытания в полуавтоматическом режиме;
- автоматически производить обработку испытания и выдачу их в виде протокола и диаграммы;
- сохранять информацию об испытании в электронном журнале.
Разрывная машина ИР-100.1 обеспечивает:
- деформирование образцов до разрушения;
- измерение нагрузки, фиксацию наибольшей разрушающей нагрузки;
- измерение перемещения активного захвата и деформации образцов при укомплектовании испытательных машин датчиками деформации;
- поддержание скорости нагружения;
- запись нагрузки, перемещения активного захвата и деформации;
- запись диаграмм в координатах: нагрузка-перемещение, нагрузка-деформация, нагрузка-время, деформация-время, перемещение-время;
- измерение нагрузки на образце осуществляется с помощью встроенного в траверсу датчика силы;
- измерение перемещения активного захвата осуществляется с помощью преобразователя перемещения, преобразующего перемещение рейки, связанной с траверсой в электрический сигнал, индицируемый в миллиметрах;
- измерение деформации образца осуществляется датчиками деформации, поставляемыми по заказу потребителя;
- контроль отклонения скорости от заданной осуществляется с помощью индикатора показывающего величину отклонения (в процентах) действительной скорости нагружения от установленной на задатчике;
- запись диаграммы производится с помощью ЭВМ и принтера.
Технические характеристики приборов разрывные машины ИР-100.1:
Наибольшая предельная нагрузка - 100кН;
Тип привода - гидравлический;
Тип силоизмерителя прибора разрывная машина ИР-100.1 - торсионный;
Число диапазонов измерения нагрузки - 3;
Диапазоны измерения нагрузок - 2кН-100кН;
Цена единицы наименьшего разряда отсчетного устройства измерения нагрузки прибора разрывная машина ИР-100.1 - не более 0,01кН;
Пределы допускаемой погрешности измерения нагрузки в диапазоне измерения при прямом ходе - ±1% от измеряемой величины;
Размах показаний прибора разрывная машина ИР-100.1 (разность между наибольшим и наименьшим показаниями из трех измерений) - 1% от измеряемой нагрузки при прямом ходе;
Предел допускаемой вариации показаний (разность между прямым и обратным ходом) - не более 2% измеряемой нагрузки в диапазоне измерений;
Диапазон измерения перемещения активного захвата прибора разрывная машина ИР-100.1 - 0,2мм-100мм;
Диапазон измерения деформации датчиками, устанавливаемыми на испытываемом образце:
- при базе датчика 25мм - 0,3мм-2,5мм;
- при базе датчика 50мм - 0,3мм-5,0мм;
Цена единицы наименьшего разряда отсчетного устройства измерения перемещений и деформации - не более 0,001мм;
Пределы допускаемой погрешности прибора разрывная машина ИР-100.1 при измерении перемещений - ±2% от измеряемой величины;
Пределы допускаемой погрешности при измерении деформации - ±1% от измеряемой деформации в диапазоне измерения;
Пределы допускаемой погрешности графической регистрации нагрузки на принтере - в диапазоне измерения не превышают ±2% от измеряемой величины;
Пределы допускаемой погрешности графической регистрации перемещения активного захвата прибора разрывная машина ИР-100.1 - не превышают ±3% измеряемого значения величины при длине записанного самопишущим устройством отрезка по координате «перемещение» свыше 30мм, при длине записанного отрезка до 30мм - ±1мм;
Пределы допускаемой погрешности графической регистрации деформации - не превышают ±2% измеряемого значения величины деформации, в пределах диапазона измерения датчика деформации, выраженной в соответствующем масштабе;
Диапазоны воспроизведения перемещения тензокалибратора прибора разрывная машина ИР-100.1 - 0мм-25мм;
Диапазон скоростей нагружения с индикацией скорости и отклонения от установленной - 0,1кН/с-10,0кН/с;
Диапазон скоростей перемещения активного захвата с индикацией скорости и отклонения от установленной - 0,01мм/с-2мм/с;
Пределы допускаемой погрешности при поддержании скорости измерения параметров нагружения прибора разрывная машина ИР-100.1 - ±20% от установленной величины скорости измерения параметра;
Номинальные размеры координат поля для графической регистрации диаграммы на принтере:
- координата X (перемещение и деформация) - не менее 250мм;
- координата Y (нагрузка) - не менее 140мм;
Масштабы графической регистрации диаграммы на принтере прибора разрывная машина ИР-100.1:
- по координате X (перемещение и деформация) - от 1:10 до 1000:1;
- по координате Y (нагрузка) - от 1:10 до 1000:1;
Установочный ход активного захвата - не менее 300мм;
Рабочий ход активного захвата - не менее 100мм;
Наибольшая скорость перемещения активного захвата прибора разрывная машина ИР-100.1 без нагрузки - не менее 300мм/мин;
Высота рабочего пространства, включая установочный и рабочий ход активного захвата - не менее 400мм;
Ширина рабочего пространства прибора разрывная машина ИР-100.1 - не менее 350мм;
Потребляемая мощность - не более 1,6кВт;
Вероятность безотказной работы за 1000 часов наработки - 0,85;
Средний срок службы прибора разрывная машина ИР-100.1 - не менее 15 лет;
Габариты - 2100х1900х1950мм;
Масса прибора разрывная машина ИР-100.1 - не более 940кг;
Электрическое питание сети переменного тока:
- напряжение - 380В;
- отклонение напряжения - от -5% до +10% от номинального значения;
- частота - 50Гц±0,1Гц;
Требования безопасности прибора разрывная машина ИР-100.1:
- электрическое сопротивление заземления - не более 1,0 Ом;
- электрическое сопротивление изоляции электрооборудования - не менее 1,0 МОм;
- эквивалентный уровень звука - не более 80дБА;
В комплект базовой поставки прибора разрывная машина ИР-100.1 входят:
- Устройство нагружающее с гидравлическими захватами;
- Пульт, включающий установку насосную, электрооборудование;
- Система измерения на базе ПЭВМ с программным обеспечением;
- Комплекты:
- сменных частей;
- инструмента и принадлежностей;
- запасных частей;
- Стол компьютерный;
Испытываемые приборами разрывные машины ИР-100.1 образцы:
- образцы по ГОСТ 1497-84 - 3мм-7мм, 4мм-6мм, 1мм-4мм, 6мм-23мм;
- образцы по ГОСТ 11701-84 - толщиной 0,5мм-3мм;
- сталь горячекатаная - диаметр 5мм-20мм;
- сталь калиброванная круглая - диаметр 5мм-20мм;
- сталь калиброванная круглая со специальной отделкой поверхности - диаметр 5мм-18мм;
- сталь горячекатанная квадратная - со стороной квадрата 6мм-18мм;
- сталь калиброванная квадратная - со стороной квадрата 5мм-18мм;
- полоса стальная горячекатаная - толщиной 4мм-16мм, шириной до 20мм;
- трубы - диаметр 5мм-20мм, толщина стенки 0,5мм-2мм;
- арматурная сталь - диаметр 5мм-20мм;
- образцы типов II, III, XII, XIV, XV, XVI, XVII, XIX, XXV для испытания сварных соединений - диаметр 5мм-20мм, толщина стенки 1мм-20мм;
По заказу потребителя приборы разрывная машина ИР-100.1 могут быть оснащены:
- дополнительными приспособлениями для других видов испытаний (изгиб, сжатие, срез);
- образцовыми динамометрами 3-го разряда;
- тензокалибратором ТКУ-25;
- датчиками деформации:
- БЦ-25 - с базой измерения 25мм и пределом измерения 2,5мм;
- БЦ-50 - с базой измерения 50мм и пределом измерения 5мм;
Изготовитель гарантирует соответствие качества прибора разрывная машина ИР-100.1 требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
