ПРЕОБРАЗОВАТЕЛИ УЛЬТРАЗВУКОВЫЕ

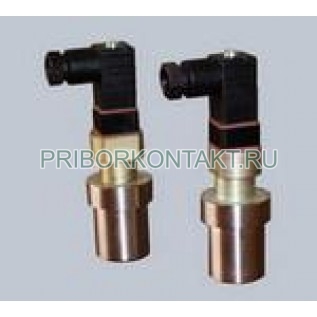

Ультразвуковые преобразователи (пьезоэлектрические преобразователи - ПЭП) - устройства, предназначенные для
преобразования электрического (акустического) сигнала в акустический (электрический), основанные на использовании
пьезоэлектрического эфекта и применяемые для работы в составе средств неразрушающего контроля.

КЛАССИФИКАЦИЯ согласно ГОСТ 26266-90
Контроль неразрушающий
ПРЕОБРАЗОВАТЕЛИ УЛЬТРАЗВУКОВЫЕ

Общие технические требования
По отношению к объекту контроля ПЭП подразделяют на:
- ПЭП общего назначения (в технических условиях на которые не установлен конкретный тип контролируемого изделия или группы изделий);
- Специализированные ПЭП (в технических условиях на которые установлен конкретный тип контролируемого изделия или группы изделий).
По способу осуществления акустического контакта ПЭП подразделяют на:
- контактные;
- иммерсионные;
- контактно-иммерсионные;
- безконтактные.
По направлению ввода упругих колебаний в исследуемый объект ПЭП подразделяют на:
- прямые;
- наклонные;
- комбинированные.
По конструктивному исполнению ПЭП подразделяют на:
- совмещенные;
- раздельно-совмещенные;
- раздельные.
По форме рабочей поверхности ПЭП подразделяют на:
- плоские;
- неплоские.
по расхождению акустического пучка ПЭП подразделяют на:
- фокусирующие;
- нефокусирующие.
