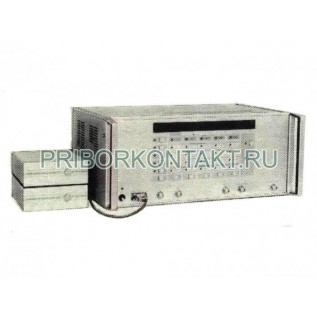

Измеритель коэффициента ошибок 832

832 измеритель коэффициента ошибок предназначен для проверки параметров кабельных и световодных цифровых систем передачи (ЦСП) информации со скоростью до 35 Мбит/c.

Позволяют определить количество и коэффициент ошибок при проверке ЦСП с прерыванием связи.

Измерители 832 могут применяться в комплекте с генератором ОГ5-87 или с другим источником импульсного сигнала, обеспечивающим подачу на вход проверяемого участка ЦСП тестовой последовательности импульсов.

Технические характеристики измерителя 832:

Режимы приема:

- периоды ПСП - 2⁷-1; 2¹⁵-1; 2²⁵-1;

- число разрядов кодовой комбинации - 15; 16.

Коды принимаемых сигналов:

- для оптических и электрических импульсов - бинарный, бифазный, СМ1;

- для электрических импульсов - HDB3, АМ1.

Средняя мощность оптических импульсов на входе прибора - от 0,1 мВт до 1 мВт.

Длина волны излучения - 0,85 мкм; 1,3 мкм.

Амплитуда электрических импульсов на входе прибора - от 1 В до З В.

Пределы измерения коэффициента ошибок - от 9,9·10^-12 до 9,9·10^-3.

Емкость счетчика ошибок измерителей 832 - до 99 999.

Время счета - 1 с, 10 с, 100 с, 1000 с, а также задается оператором.

Питание - 220±22 В, 50±0,5 Гц; 220±11 В, от 382 Гц до 428 Гц.

Потребляемая мощность - 120 В·А.

Габариты - 420×177×340 мм.

Масса - не более 14 кг.

Процесс измерения коэффициента ошибок автоматизирован.

Измерители 832 содержат встроенную микроЭВМ на базе микропроцессорного комплекта БИС серии 580.
