Излучатель К21.532

К21.532

Полный излучатель АЧТ К21.532

Также этот прибор может называться: К 21.532, К-21.532, К21,532, k21.532, k 21.532, k-21.532.

К21.532 излучатель АЧТ полный предназначен для применения в качестве имитатора излучения абсолютно черного тела при измерении параметров фотоприемников и фотоприемных устройств.

Технические характеристики К21.532:

Размер сменных диафрагм - 0,3 мм; 0,6 мм; 1,2 мм; 2,4 мм; 4,8 мм; 8 мм.

Энергетическая освещенность фоточувствительного элемента с выполнением требований точковости источника - от 10^-6 Вт/м² до 100 Вт/м².

Частота модуляции потока излучения - от 20 Гц до 100 кГц.

Резонансная частота предварительного усилителя - от 20 Гц до 100 кГц.

Эквивалентная полоса пропускания предыдущего усилителя - от 4% до 6%.

Напряжение шума при сопротивлении 50 кОм - не более 0,1 мкВ.

Нестабильность предварительного усилителя за 8 ч - не более 2%.

Сопротивление резисторов нагрузки в цепи фотоприемников - от 50 кОм до 1750 кОм.

Погрешность измерения напряжения сигнала - ±3%.

Напряжение питания К21.532 - не более 100 В.

Расстояние между АЧТ и чувствительным элементом - от 50 мм до 3000 мм.

Диапазон температур нагрева излучателя блоком регулировки температуры - от +50° С до +1000° С.

Время выхода излучателя на температуру +1000° С - не более 60 мин.

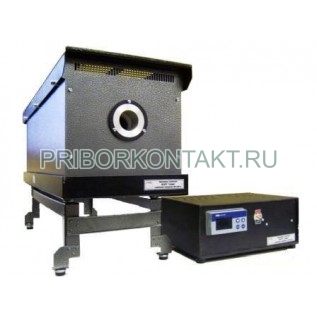

Излучатель выполнен в виде переносного блока, позволяющего использовать его в различных контрольно-измерительных устройствах специального назначения.

Корпус излучателя выполнен из алюминиевого сплава.

На основании корпуса укреплен блок излучателя К21.532.010, основой которого является керамический сердечник, с намотанным на него проволочным нагревателем.

Излучающая полость сердечника имеет коническую форму.

С противоположной стороны сердечника расположены два глухих отверстия для размещения термопары К21.532 (хромель-алюмель), предназначенной для поддержания заданной температуры излучателя и датчика температуры К19.532.040 типа хромель-алюмель для контроля температуры излучающей полости.

Холодные концы термопары К21.532 помещены в термостат. Там же расположен терморезистор СТ-3, компенсирующий измерение температуры холодных концов термопары.

Перед отверстием излучающей полости расположен апертурный диск с набором диафрагм.

Поворотом диска устанавливается одна из 6 диафрагм, тем самым регулируется величина потока излучения, падающего на фотоприемник.

Для охлаждения корпуса блока излучателя предназначен вентилятор, установленный на задней стенке корпуса. Ниже, на той же стенке расположен разъем для подключения блока регулировки температуры К22.742.
