Излучатель К19.532

К19.532

Излучатель АЧТ К19.532

Также этот прибор может называться: К 19.532, К-19.532, К19,532, k19.532, k 19.532, k-19.532.

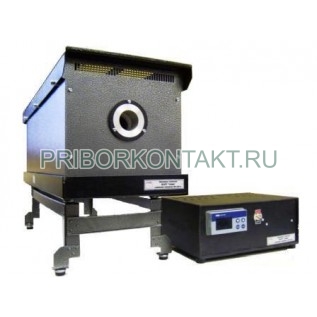

К19.532 излучатель АЧТ предназначен для применения в качестве имитатора излучения абсолютно черного тела при измерении параметров фотоприемников и фотоприемных устройств.

Излучатели К19.532 используются с блоком регулирования температуры К15.742.

Технические характеристики К19.532:

Размер сменных диафрагм - 0,3 мм; 0,6 мм; 1,2 мм; 2,4 мм; 4,8 мм; 8 мм.

Энергетическая освещенность фоточувствительного элемента с выполнением требований точковости источника - от 10^-6 Вт/м² до 100 Вт/м².

Частота модуляции потока излучения - от 20 Гц до 100 кГц.

Резонансная частота предварительного усилителя - от 20 Гц до 100 кГц.

Эквивалентная полоса пропускания предыдущего усилителя - от 4% до 6%.

Напряжение шума при сопротивлении 50 кОм - не более 0,1 мкВ.

Нестабильность предварительного усилителя за 8 ч - не более 2%.

Диапазон температур нагрева излучателя блоком регулировки температуры - от +50° С до +1000° С.

Сопротивление резисторов нагрузки в цепи фотоприемников - от 50 кОм до 1750 кОм.

Погрешность измерения напряжения сигнала - ±3%.

Напряжение питания - не более 100 В.

Расстояние между АЧТ и чувствительным элементом - от 50 мм до 3000 мм.

Конструктивно источники излучения АЧТ К19.532 представляют собой отдельные блоки, которые могут быть использованы при исследованиях параметров ИК-фотоприемников любого типа.

При измерениях параметров ФП, которые охлаждаются с помощью сжиженых газов, АЧТ крепится вертикально, при направлении потока излучения сверху вниз или снизу вверх, для других ФП - горизонтально.

К19.532 удобны для разработчиков ИК-фотоприемников.
