Захват рычажно-клиновой ЗРВ-50

ЗРВ-50

Захват рычажно-клиновой ЗРВ-50

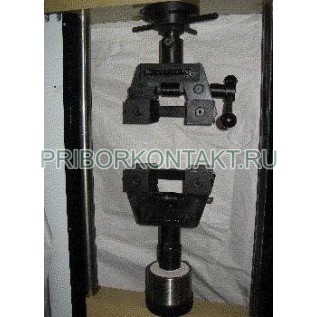

Захват рычажно-клиновой ЗРВ-50 предназначен для закрепления и удержания образцов при испытании на растяжение и может быть использован для образцов из черных и цветных металлов, пластмасс, труб из полимерных материалов, фанеры, древесины и других материалов в пределах технических возможностей. Захват имеет присоединительные размеры применительно к конструкции разрывной машины ИР 5047-50. По заказу потребителя захваты могут быть адаптированы к любой другой разрывной машине.

Технические данные
Захват рычажно-клиновой ЗРВ-50
Наибольшая испытательная нагрузка, кН 50
Ширина зажимных губок, мм 70
Высота зажимных губок, мм 50
Толщина плоских образцов, закрепляемых в захваты, мм от 0 до 45
Присоединительные размеры, мм:
отверстия для установки на тягу (С) 30 Н7
отверстие для установки пальца-фиксатора (D) 12 Н7
Габаритные размеры захвата, без ручки, мм, не более:
ширина (А) х высота (В) х глубина 210 х 180 х 150
Масса одного захвата, кг, не более 11.
