Комплект приспособлений для испытания элементов обуви
Приспособления для испытания обуви

Комплект включает в себя восемь приспособлений для испытания элементов обуви.

Подготовка образцов и испытания проводятся в соответствии с требованиями ГОСТ.

Приспособления используются в составе разрывной машины ИР 5074-3. Возможно использование в разрывных машинах других типов с испытательными нагрузками более З кН и рабочим ходом активного захвата не менее 200 мм и имеющих аналогичные присоединительные размеры крепления захватов или с применением специальных переходников.

Состав комплекта приспособлений определяется потребителем.

В составе комплекта, включающего приспособления ПО-1КП, ПО-4ПВ, ПО-5Г, ПО-6НКН, ПО-7СВК, поставляется переходник. Переходник устанавливается на машине с одним из захватов приспособлений.ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Обозначение приспособления Стандарт на метод испытания. Назначение приспособления Габаритные размеры, мм (длина х ширина х высота) Масса, кг
ПО-1КП ГОСТ 9134. Прочность подошв гвоздевого, винтового, деревянно-шпилечного, пошивного креплений 140x45x550 3,0
ПО-2РС ГОСТ 9134. Прочность крепления ранта и стельки 110x90x220 3,5
ПО-ЗПР ГОСТ 9143. Прочность крепления подошвы и ранта в обуви рантового крепления, подошв и заготовки в обуви доппельного и сандального креплений 110x50x300 3,5
ПО-4ПВ ГОСТ 91 34. Прочность гвозде-бортового крепления подошвы 160x50x180 2,4

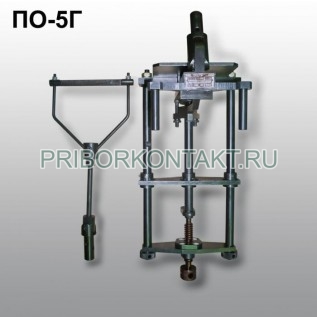

ПО-5Г ГОСТ 9718. Гибкость обуви 210x190x520 6,7
ПО-6НКН ГОСТ 9136. Прочность клеевого и гвоздевого крепления низкого каблука и набойки 370x110х450 6,0
ПО-6НКН ГОСТ 9136. Прочность крепления среднего и высокого каблука верхнего захвата: 200х50х450 6,0
нижнего захвата: 240x140x200
ПО-8ХК ГОСТ 9292. Прочность крепления подошв в обуви химических методов крепления верхнего захвата: 115x90x500 4,5
нижнего захвата: 350x60x180
