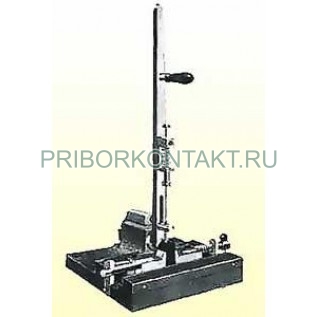

ИХ 5111, ИХ5111, ИХ-5111.Прибор для испытания проволоки, полос и лент на перегиб
ИХ 5111

Прибор предназначен для испытания проволоки из черных и цветных металлов и их сплавов на перегиб по ГОСТ 1579, а также лент листового и полосового проката на перегиб по ГОСТ 13813.

Также может быть использован для испытания других материалов, в том числе образцов из биметаллов, в пределах его технических возможностей.

Исполнение – настольное.

Принцип действия прибора основан на изгибе образца, зажатого в губках тисков, вправо и влево на 90° до разрушения или до достижения числа перегибов, соответствующего техническим условиям на испытываемый материал.

Привод прибора – ручной.ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Число одновременно испытываемых образцов 1
Расстояние от верхней образующей валиков до нижней кромки поводка, мм от 5 до 50
Угол отклонения рычага вправо и влево от вертикали, град. 90 + 3
Усилие предварительного натяжения образца, Н от 1 до 60
Размеры испытываемых образцов, мм
проволоки:
диаметр свыше 0,5 до 5
длина от 100 до 150
проволоки фасонной:
диаметр описанной окружности свыше 0,5 до 5
длина от 100 до 150
ленты листового и полосового проката *:
толщина свыше 0,3 до 3
ширина 20 -5
длина от 100 до 150
Габаритные размеры, мм, (длина х ширина х высота) 335х205х480
Масса, кг
прибора 17,5
прибора с футляром 23,0
