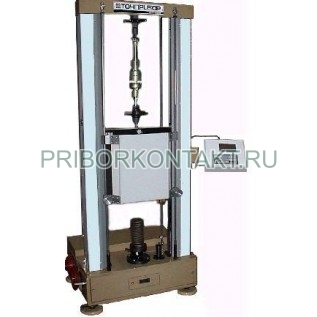

Машина для испытания пружин ИР 5040-5П

Машина обеспечивает:
1. Нагружение пружин сжатия, растяжения и тарельчатых пружин до заданной max нагрузки, деформации или высоты с выдачей на цифровой индикатор результатов испытания и распечаткой на принтере диаграммы нагружения и результатов испытания, а также конкретных значений высоты пружины в свободном состоянии (при минимально возможном поджатии), нагрузки, деформации или высоты пружины в 1-3 заданных точках.
2. Последовательное нагружение пружин до заданной нагрузки с остановкой и выдачей на индикатор деформации или высоты пружины в этой точке, а также последовательное нагружение с остановкой до заданной деформации или высоты пружины с выдачей на индикатор полученной нагрузки. Количество одновременно задаваемых точек остановки - 1-3.
3. Разбраковка пружин по нагрузке, деформации или рабочей высоте при несоответствии фактических значений заданным параметрам max и min. Имеется возможность выхода на компьютер.
Состав изделия.
В комплект поставки входят:
1. Машина марки ИР 5040-5П
2. Приспособления для установки пружин:
· опоры для испытания пружин на сжатие до 500 кгс и 50 кгс с дополнительной съемной оправкой верхней опоры.
· приспособления для испытания пружин на растяжение: до 500 кгс (1 комплект) и до 50 кгс (1 комплект).
3. Средства поверки (по дополнительному заказу):
· динамометры растяжения образцовые: ДОРМ-3-0,5 (до 50 кгс) и ДОРМ-3-5 (до 500 кгс).
· динамометры сжатия образцовые: ДОСМ-3-0,5 (до 50 кгс) и ДОСМ-3-10 (до 1000 кгс).
4. Принтер марки "Epson" для отображения диаграммы нагружения и распечатки результатов испытания.
5. Тензорезисторные датчики силы со знакопеременной нагрузкой (растяжение, сжатие) с P=200 Н - 5000 Н и P=20 Н - 500 Н.

Основные технические характеристики.
Диапазоны испытательных нагрузок, кН. от 0 до 5 и от 0 до 0,5
Погрешность измерения нагрузки: не более ± 1% от измеряемой величины, начиная с 0,04 от верхнего диапазона каждого датчика силы.
Скорость перемещения активного захвата, мм/мин от 0,2 до 1000
Цена деления измерителя перемещения захвата, мм 0,01
Наибольший ход подвижной траверсы, мм 900
Потребляемая мощность, не более, кВт 0,5
Габаритные размеры, мм
установка испытательная 840х800х2000
