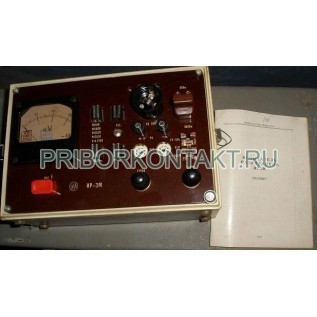

Испытатель разрядников ИР-3М

ИР-3М

Испытатель разрядников ИР-3М

Также это изделие может называться: ИР3М, ИР 3М, ИРзМ, ir-3m, ir3m, ir 3m.

ИР-3М испытатель разрядников предназначен для проверки величины разрядного напряжения газонаполненных, угольных, вилитовых и других типов разрядников, которые применяются в качестве защиты аппаратуры связи на кабельных и воздушных линиях связи.

Испытатели ИР-3М позволяют испытывать следующие типы разрядников: Р-350, РБ-280, Р-34, УР-500, УР-500М, РВ-500, РВ-1000, РВ-2000, РВ-3000, Р-4, Р-2М, Р-27, Р-35.

В состав ИР-3М входят:

- преобразователь постоянного напряжения в переменное, выполненного на транзисторе Т;

- выпрямитель и удвоитель напряжения - на соленовых выпрямителях Д1-Д6 и конденсаторах С1, С5;

- измеритель напряжения, в состав которого входит стрелочный индикатор - микроамперметр ИП.

Технические характеристики ИР-3М:

Напряжение постоянного тока на электродах испытываемого разрядника с возможностью плавной регулировки - от 50 В до 3500 В.

Статическое напряжение (пробой) - ±10 В.

Пределы измерения контрольного вольтметра - 600 В; 3000 В.

Основная погрешность измерений контрольного вольтметра - не более ±4%.

Напряжение постоянного тока между выходными клеммами и металлическим кожухом, которое выдерживает изоляция ИР-3М в течение одной минуты - 8 кВ.

Сопротивление изоляции между выходными клеммами испытателя и его металлическим кожухом - не менее 1000 МОм.

Температура окружающего воздуха - от -10° С до +40° С.

Питание осуществляется от двух последовательно включенных батарей с номинальным напряжением - 9 В.

Предприятие-изготовитель предоставляет гарантию соответствия ИР-3М всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
