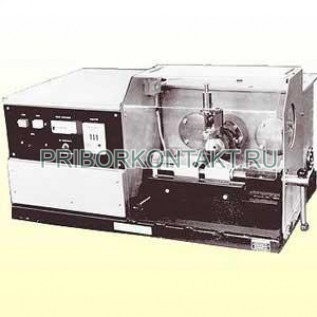

Машина для испытания проволоки на перегиб ИХ 5128

ИХ 5128

ИХ 5128, ИХ5128,ИХ-5128. Машина для испытания проволоки на перегиб
ИХ 5128

Машина предназначена для испытания проволоки из черных и цветных металлов и их сплавов на перегиб по ГОСТ 1579.

Принцип действия машины основан на том, что зажимают между губками тисков один конец образца и изгибают его вправо и влево на 90° до излома или до достижения числа качаний, отвечающего техническим условиям на металлопродукцию. Число перегибов, которое выдержал образец, характеризует его качество.

Она состоит из следующих основных узлов:
привода рычага,
каретки,
демпфера,
тисков,
пульта управления,
ограждения.

Все узлы смонтированы на общей плите.

Исполнение – настольное.ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Число одновременно испытываемых образцов 1
Диапазон плеч перегиба, мм от 15 до 50
Диаметры испытываемых образцов, мм от 0,5 до 5
Угол отклонения рычага вправо и влево от вертикали, град. 90 + 3
Усилие предварительного натяжения образца, Н от 20 до 60
Частота качаний рычага, мин-1 57±3
Погрешность отсчета суммарного числа перегибов 1 перегиб
Зазор между валиками в машине при сомкнутых губках, мм 0,2 + 0,05
Расстояние от верхней образующей валиков до центра вращения рычага, мм 1±0,2
Максимальная мощность, кВт (питание) 0,5 (3N, 380В, 50Гц)
Габаритные размеры, мм, (длина х ширина х высота) 800х570х400
Масса, кг 100
