Граммометр ГМ-5-500

ГМ-5-500

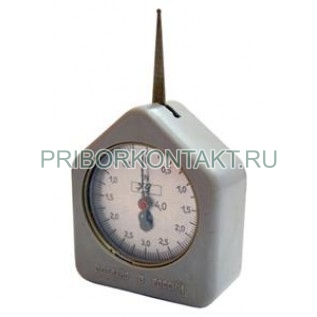

Граммометр часового типа ГМ-5-500

Также этот граммометр может называться: ГМ5-500, ГМ 5-500, ГМ5500, ГМ 5 500.

ГМ-5-500 граммометр часового типа используется для измерения грамм-силы нажатия или отрыва пружин, контактов в различных механизмах, установках и приборах.

Сфера применения - в реле; электро и радиооборудование; в генераторах - для определения усилия прилегания щеток.

Технические характеристики ГМ-5-500:

Пределы измерения - от 100 мН до 500 мН.

Форма щупа - длинный, загнутый влево.

Состав:

- пластмассовый корпус;

- две платы (крепятся внутри корпуса на основании из алюминиевого сплава);

- две плоские пружины;

- трибка (связанная осью со стрелкой);

- сектор шестерни с закрепленным на нем щупом;

- задняя крышка (крепится винтами к основанию и корпусу).

Усилие, прикладываемое к щупу граммометра ГМ-5-500, передается через сектор шестерни на трибку и его величина отсчитывается по показаниям стрелки на шкале граммометра.

Граммометры ГМ-5-500 не должны нагружаться выше максимального значения шкалы, а его щуп должен свободно перемещаться в прорези корпуса. Воспрещается подвергать граммометр ударам.

Предприятие-изготовитель предоставляет гарантию соответствия граммометра ГМ-5-500 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
