Граммометр ГМ-1-600

ГМ-1-600

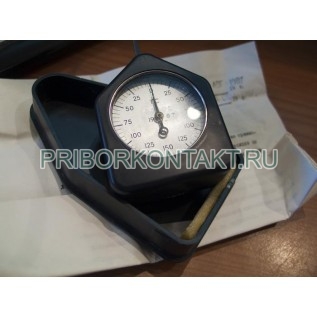

Граммометр часового типа ГМ-1-600

Также этот граммометр может называться: ГМ1-600, ГМ 1-600, ГМ1600, ГМ 1 600.

ГМ-1-600 граммометр часового типа используется для измерения грамм-силы нажатия или отрыва пружин, контактов в различных механизмах, установках и приборах.

Сфера применения - в реле; электро и радиооборудование; в генераторах - для определения усилия прилегания щеток.

Технические характеристики ГМ-1-600:

Пределы измерения - от 100 мН до 600 мН.

Форма щупа - плоский короткий треугольный.

Состав:

- пластмассовый корпус;

- две платы (крепятся внутри корпуса на основании из алюминиевого сплава);

- две плоские пружины;

- трибка (связанная осью со стрелкой);

- сектор шестерни с закрепленным на нем щупом;

- задняя крышка (крепится винтами к основанию и корпусу).

Усилие, прикладываемое к щупу граммометра ГМ-1-600, передается через сектор шестерни на трибку и его величина отсчитывается по показаниям стрелки на шкале граммометра.

Граммометры ГМ-1-600 не должны нагружаться выше максимального значения шкалы, а его щуп должен свободно перемещаться в прорези корпуса. Воспрещается подвергать граммометр ударам.

Предприятие-изготовитель предоставляет гарантию соответствия граммометра ГМ-1-600 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
