Описание товара

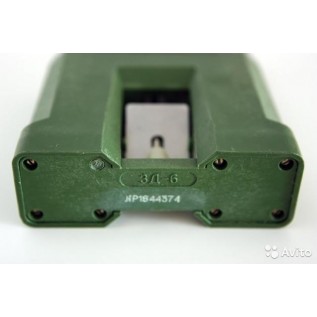

ЗД-6

Зарядное устройство ЗД-6 (ЗД6; ЗД 6; 3Д-6; 3Д6; 3Д 6)
 Зарядное устройство ЗД-6 - изделие, обеспечивающие получение и плавное изменение выходного напряжения.
Диапазон выходного напряжения - от 180В до 250В.
Максимальное выходное напряжение - не более 310В.
Назначение - для зарядки прямопоказывающих измерителей дозы типа ДКП-50А, ДК-0,2, ИД-1, ИД-0,2.
Габариты - 105×37×122мм.
Масса:
- зарядного устройства - 0,5кг;
- в транспортном ящике - не более 15кг.
Комплектность
В состав изделия и комплект поставки входят:
- зарядное устройство ЗД-6;
- паспорт;
- коробка.
Устройства ЗД-6 имеют конструкцию, обеспечивающую его герметичность и водонепроницаемость.
Зарядные устройства ЗД-6 состоят из следующих элементов:
- трехгранника (1) для вывинчивания защитной заглушки в дозиметре перед зарядкой;
- ручки (2) для регулировки выходного напряжения;
- зарядно-контактного гнезда (3) для подключения дозиметра;
- разрядника (4) для ограничения выходного напряжения;
- преобразователя (5) механической энергии в электрическую, который состоит из четырех пьезоэлементов, соединенных параллельно, и механического усилителя, состоящего из винтового, клинового и рычажного механизмов.
Чертеж устройства подан на Рисунке 1.
ЗД-6 зарядное устройство чертеж

Рисунок 1. ЗД-6 зарядное устройство чертеж
Технические характеристики ЗД-6
Зарядное устройство ЗД-6 обеспечивает получение и плавное изменение выходного напряжения при температуре от -50°С до +50°С, а также в условиях относительной влажности воздуха 98% при температуре 35°С.
Устройство ЗД-6 обеспечивает работоспособность после пребывания в условиях предельных температур +65°С и -50оС.
Зарядные устройства ЗД-6 выдерживают не менее 1000 циклов поворотов ручки от левого крайнего положения до правого и обратно.
Устройства ЗД-6 отличаются вибропрочностью, ударопрочностью, а также прочностью при падении и могут транспортироваться любым видом транспорта. Наработка на отказ ЗД-6 составляет не менее 5000 часов.
Условия эксплуатации ЗД-6
При использовании ЗД-6 нужно придерживаться следующих указаний:
- оберегать зарядное устройство от резких толчков, ударов и падений;
- при транспортировании зарядных устройств располагать их, по возможности, в передней части кузова;
- при работе защищать зарядное устройство от загрязнений и вредных кли­матических воздействий (дождя, снега прямых солнечных лучей и т. п.).
После работы с ЗД-6 необходимо подвергнуть его повседневному техническому обслуживанию.

Правила хранения ЗД-6
Устройства ЗД-6 должны храниться на складах в ящиках (по 12 шт. в каждом) в отапливаемых помещениях. В помещениях должна поддерживаться температура от 5°С до 35°С, относительная влажность воздуха не выше 80%, резкие колебания температуры не допускаются.
Хранение и переноска зарядного устройства осуществляется в коробке.
Для защиты устройства ЗД-6 при хранении от воздействия повышенной влажности воздуха подвергаются консервации. Консервации подлежат только технически исправные приборы. Консервация (переконсервация) зарядного устройства производится непосредственно в хранилище или специальном помещении с относительной влажностью воздуха не выше 70% при температуре
не ниже 15°С.
При длительном хранении (свыше шести месяцев) зарядное устройство ЗД-6 подвергается консервации путем помещения его в герметичный пакет из полиэтиленовой пленки ГОСТ 10354-73 толщиной 200 мкс влагопоглотителем (силикагелем) ГОСТ 3056-54. Прибор обернуть оберточной бумагой ГОСТ 8273-75, вложить в пакет из полиэтиленовой пленки. Внутрь пакета вложить мешочек с силикагелем весом 50г, взвешенным с точностью ±1г. Содержание влаги в силикагеле перед закладкой не должно превышать 2%. На видном месте поместить индикаторную бумагу. Пакет заварить с открытой стороны, обеспечив герметичность упаковки.
Срок длительности консервации - 2 года.
После одного года хранения производится проверка степени обводнения силикагеля: вскрываются пакеты у 5% упаковок от проверяемой партии и взвешиваются мешочки. Если степень обводнения силикагеля не превышает 18%., то мешочки вкладываются в пакеты и пакеты завариваются или закатываются с помощью планок и шпагата; если же об­воднение силикагеля в проверяемых упа­ковках составляет 18% и выше, то вся партия приборов подвергается переконсервации.
Для устройства ЗД-6 переконсервацию комплекта у потребителя допускается производить методом закатки, для чего необходимо открытую сторону чехла сложить и закатать на одну из планок (на 3-4 оборота), затем прижать второй планкой. Концы планок связать шпагатом.
Расконсервация после длительного хранения производится путем извлечения зарядного устройства из полиэтиленового пакета и проверки работоспособности.

 Транспортирование ЗД-6
Приборы, уложенные в картонные коробки, укладываются в тарный ящик (по 12 штук в каждый), который предварительно выстилается влагонепроницаемой бумагой ГОСТ 515-56. В качестве амортизирующего материала используется древесная стружка ГОСТ 5/44 16 или обрезки из парафинированной бумаги.
В зависимости от вида упаковки на ящиках проставляются буквы «М» и «К», обозначающие: «М» — морская упаковка, «К» — упаковка с законсервированными приборами. При отправке незаконсервированных приборов на тарном ящике буквы «М» и «К» не ставятся.
ЗД-6, предназначенные для отправки морским путем, укладываются в тарные ящики, изготовленные из доски ГОСТ 8486-66, в остальных случаях тарные ящики могут быть изготовлены из фанеры ГОСТ 3916-69.
При транспортировании ЗД-6 морским путем перед укладкой их в тарный ящик зарядное устройство обертывается парафинированной бумагой ГОСТ 9569-65 и помещается в полиэтиленовый пакет. Сверху прибора укладывается мешочек с силикагелем, после чего полиэтиленовый пакет заваривается. Воздух из пакета откачать. Прибор в полиэтиленовом пакете и эксплуатационная документация, уложенная в другой полиэтиленовый пакет, - в картонную коробку. Швы картонной коробки заклеиваются клеевой лентой снаружи клеятся этикетка.
Зарядные устройства ЗД-6 транспортируются всеми видами транспорта с соблюдением требований, указанных выше.
