ВПХР

Войсковой прибор химической разведки (ВПХР) используется для определения в воздухе, на местности и на технике отравляющих веществ - зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты, хлорциана, а также паров V-газов в воздухе.

Прибор химической разведки войсковой весит около 2,3кг.

Конструкция ВПХР показана на Рисунке 1.

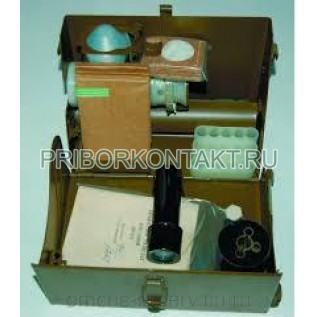

Рисунок 1.

ВПХР прибор химической разведки военной: 1 - ручной насос; 2 - насадка к насосу; 3 - защитные колпачки; 4 - противодымные фильтры; 5 - патроны грелки; 6 - электрический фонарь; 7 - грелка; 8 - штырь; 9 - лопаточка; 10 - бумажные кассеты с индикаторными трубками.

Комплектация ВПХР

Приборы химической разведки имеют ручной поршневой насос, применяемый для прокачивания исследуемого воздуха через индикатор трубки. При 50 качаниях насоса в минуту через индикаторную трубку проходят 1,8 - 2 литра воздуха.

Насос, который имеет ВПХР прибор, состоит из головки, цилиндра, штока, рукоятки штока. Он помещается в металлической трубе, вмонтированной в корпус прибора. Внутри трубы имеется пружина, предназначенная для выталкивания насоса при открывании защелки. Насос ВПХР вкладывается в трубу рукояткой штока наружу. В головке насоса размещены нож для надреза концов индикаторных трубок и гнездо для установки индикаторной трубки. На торце головки имеются два глухих отверстия для обламывания концов трубок. Кроме того, в головке размещены резиновый клапан и седло клапана. Для обеспечения герметичности соединения головки с клапановым устройством предусмотрены резиновые прокладки. В цилиндр насоса ВПХР впрессовано направляющее кольцо с 4-мя отверстиями для выхода при обратном входе насоса. На шток насоса, помещенного в ВПХР приборы, надета резиновая манжета, закрепляемая втулкой.

Приборы химической разведки войсковые имеютампуловскрыватель и сердечник, расположенные в штоке рукоятки. Ампуловскрыватель служит для разбивания ампул, имеющихся в индикаторных трубках. Сердечник фиксирует ампуловскрывателя, три зеленые полоски индикаторной трубки с тремя зелеными кольцами, красная полоса с точкой индикаторной трубки с одним красным кольцом и точкой.

Насадка к насосу ВПХР предназначена для работы с приборами в дыму, при определении ОВ на почве, вооружении, технике и в сыпучих материалах. Корпус насадки имеет четыре прорези и соединен с воронкой. В корпус насадки вставлен стеклянный цилиндр. По резьбе основания воронки свободно движется специальная гайка с укрепленным на ней откидным прижимным кольцом. Для фиксации прижимного кольца в нужном положении служит защелка. Герметизация соединения стеклянного цилиндра с корпусом насадки с насосом достигается двумя резиновыми прокладками.

Также прибор химической разведки ВПХР имеет противодымные фильтры. Они состоят из одного слоя фильтрующего материала и нескольких слоев капроновой ткани. Фильтры используются для определения отравляющих веществ в дыму или в воздухе, содержащем пары веществ кислого характера, а также для определения их из почвы или сыпучих материалов.
Защитные колпачки, которые имеет прибор химической разведки войсковый,для предохранения внутренней поверхности воронки насадки от заражения отравляющими веществами, изготавливаются из полиэтилена и имеют отверстия для прохода воздуха.

Электрофонарь, которые имеют ВПХР приборы - применяется для наблюдения в ночное время за изменением окраски индикаторных трубок. Состоит из корпуса, головки и элемента, установленного в спец. обойму. Фонарь включается при повороте головки фонаря вправо. При повороте головки влево фонарь выключается.

Приборы химической разведки войсковые для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха (от -40ºС до +50ºС), имеют грелку. Она состоит из корпуса и патронов. Корпус грелки представляет собой пластмассовый корпус с ввинчивающейся крышкой. Внутри корпуса установлен сердечник. Снаружи корпус имеет две бобышки, в отверстия которых помещен штырь, фиксированный пружиной. Патрон грелки, которые имеют ВПХР приборы, состоит из металлической гильзы, ампулы с раствором и пластмассового колпачка. На дно гильзы насыпан порошок магния, закрытый сверху прокладкой из фильтровальной бумаги. И такой же бумагой обложена внутренняя боковая поверхность патрона. Между ампулой и торцевой внутренней поверхностью пластмассового колпачка, которые имеет прибор химической разведки ВПХР, вложены тампон из гигроскопической ваты и металлическая сетка. Пластмассовый колпачок имеет центральное отверстие, закрытое у неиспользованных патронов пленкой. В это отверстие вводится штырь для разбивания ампулы с раствором в момент использования патрона.

Приборы химической разведки ВПХР имеют индикаторные трубки предназначены для определения отравляющих веществ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и стеклянные ампулы с реактивами. На верхней части индикаторной трубки нанесена условная маркировка, показывающая, для обнаружения какого ОВ она предназначена:

- ИТ - 44 красное кольцо и красная точка - для определения фосфорорганических ОВ (ФОВ) - зарина, зомана, V-газов;

- ИТ - 45 три зеленых кольца - для определения фосгена, дифосгена, синильной кислоты, хлорциана;

- ИТ - 36 одно желтое кольцо - для определения иприта.

Десять индикаторных трубок (ИТ) ВПХР с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с индикаторной трубкой, дата изготовления и гарантийный срок годности.

Принцип работы ВПХР

При прокачивании через индикаторные трубки воздуха, в случае наличия отравляющих веществ, происходит изменение окраски наполнителя трубок, по которому приблизительно определяют концентрацию этих веществ.

Хранение ВПХР

Приборы химической разведки ВПХР можно хранить в неотапливаемых помещениях в упакованном состоянии, а также непосредственно на разедывательных машинах. Не допускается его хранение около отопительных приборов из-за возможной порчи индикаторных трубок.

Прибор химической разведки ВПХР рекомендуется хранить при температуре не выше 20°С.
