Дефектоскоп АВИКОН-11

АВИКОН-11

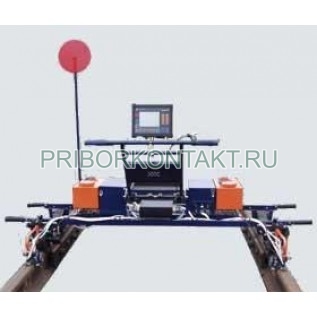

Дефектоскоп ультразвуковой АВИКОН-11

Также этот прибор может называться: АВИКОН11, АВИКОН 11, avikon-11, avikon11, avikon 11.

АВИКОН-11 дефектоскоп ультразвуковой предназначен для:

- обнаружения дефектов и регистрации сигналов от них в обеих нитях железнодорожного пути по всей длине и сечению рельсов, за исключением перьев подошвы и зон шейки под болтовыми отверстиями, ультразвуковыми пьезоэлектрическими резонаторами при сплошном контроле со скоростью движения - до 4 км/ч;

- выборочного ручного контроля отдельных сечений рельсов ручными ультразвуковыми пьезоэлектрическими преобразователями (ПЭП);

- измерения координат обнаруженных дефектов и амплитуд сигналов от них.

Технические характеристики АВИКОН-11:

Количество каналов:

- для сплошного контроля одной рельсовой нити - 10;

- для ручного контроля - 7.

Частота ультразвуковых колебаний - 2,5±0,25 МГц.

Рельсы подлежащие контролю - Р50; Р65; Р75.

Условная чувствительность каналов - не менее 24 дБ.

Диапазон измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа - от 0 до 56 дБ.

Предел погрешности измерения отношения амплитуд сигналов на входе приемного тракта дефектоскопа - ±2 дБ.

Дискретность измерения величины амплитуды - 1 дБ.

Верхняя граница диапазона измерения глубины залегания дефектов - не более 200 мм.

Предел погрешности измерения глубины залегания дефекта - ±0,5 мм.

Мертвая зона для ручных наклонных ПЭП:

- П121-70 - 3 мм;

- П121-65 - 3 мм;

- П121-58 - 6 мм;

- П121-50 - 8 мм;

- П121-45 - 8 мм.

Наработка дефектоскопа АВИКОН-11 на отказ - 1500 ч.

Габаритные размеры:

- в рабочем состоянии - 1320×1840×980 мм;

- в транспортном положении - 480×1840×685 мм.

Масса без запаса контактирующей жидкости и комплекта ЗИП - не более 42 кг.

Конструкция АВИКОН-11:

- электронные узлы;

- акустические блоки;

- устройства сканирования.

В состав входит:

- блок ультразвуковой многоканальный БУМ-11 обеспечивает генерацию импульсов возбуждения ультразвуковых резонаторов, усиление и предварительную обработку сигналов от резонаторов.

- блок управления и индикации БУИ-11 осуществляет управление работой дефектоскопа, отображение и регистрацию дефектоскопической информации.

Условия эксплуатации АВИКОН-11:

Температура окружающей среды - от -40° С до +50° С.

Относительная влажность воздуха при температуре 35° С - до 98%.

Напряжение:

- аккумуляторная батарея - от 10 В до 16 В;

- питание постоянным током - 12 В.

Время непрерывной работы от аккумуляторной батареи - 16 ч.

Потребляемый ток, при номинальном напряжении (без подсвета и подогрева) - 0,7 А.

Дефектоскопы АВИКОН-11 являются многоканальной механизированной системой ультразвукового контроля с использованием эхо-, зеркального и зеркально-теневого методов при контактном способе ввода ультразвуковых колебаний.

Принцип действия АВИКОН-11 основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
