Система плазменного воспламенения для газотурбинных двигателей СПВ-4-5В

СПВ-4-5В

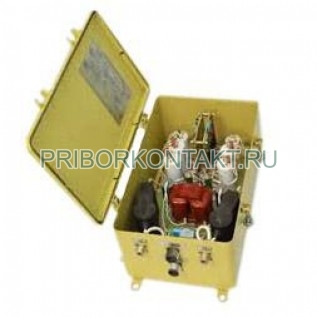

Система плазменного воспламенения СПВ-4-5В

Также этот прибор может называться: СПВ4-5В, СПВ 4-5В, СПВ4 5В, СПВ45В, СПВ 4 5В, СПВ 45В, spv-4-5v, spv4-5v, spv 4-5v.

СПВ-4-5В система плазменного воспламенения предназначена для воспламенения топливовоздушной смеси в камерах сгорания газотурбинных двигателей.

В состав систем входит:

- блок питания (БП);

- свечи плазмоструйные (СП);

- провода высоковольтные (ПВ) с арматурой.

Применяемые воспламенители: СП-1-2; СП-1-2М1; СП-1-2В.

Технические характеристики СПВ-4-5В:

Количество одновременно работающих каналов - 4.

Параметры питания:

- напряжение - 24 В;

- сила электрического тока - 10 А.

Потребляемая мощность - 50 Вт.

Параметры управляющего сигнала:

- напряжение постоянного тока - от 18 В до 31 В;

- сила тока в цепи - не более 0,1 А.

Режим работы СПВ-4-5В - повторно-кратковременный.

Количество включений цикла - не более 5.

Продолжительность включений - не более 30 с.

Продолжительность интервала:

- между включениями - не менее 3 мин;

- между циклами - не менее 15 мин.

Назначенный ресурс до списания - 3000 пусков.

Срок службы - 10 лет.

Масса системы СПВ-4-5В - не более 30 кг.

В конструкции блока питания предусмотрен вывод для подключения к блоку индикации работы высоковольтных каналов.

Блок индикации, который поставляется отдельно, осуществляет контроль одновременно за работой двух высоковольтных каналов.

Принцип действия систем плазменного воспламенения основан на генерировании высокореакционной импульсной плазменной струи обеспечивающей надежное воспламенение топливовоздушной смеси в широком диапазоне эксплуатационных условий.

Условия эксплуатации СПВ-4-5В:

Температура окружающего воздуха - от +5° С до +35° С.

Относительная влажность при +35° С - до 80%.

Система сохраняет прочность и способность выполнять свои функции в условиях воздействия вибрационных нагрузок:

- ускорением - не более 19,6 м/с²;

- частотой - от 5 Гц до 80 Гц.

Системы плазменного воспламенения СПВ-4-5В выполнены во взрывозащищенном корпусе.
