Система плазменного воспламенения для газотурбинных двигателей БИ-8-1

БИ-8-1

Блок индикации БИ-8-1

Также этот прибор может называться: БИ8-1, БИ 8-1, БИ81, БИ8 1, БИ 81, БИ 8 1, bi-8-1, bi81, bi 8 1.

БИ-8-1 блок индикации предназначен для одновременного дистанционного контроля за работой высоковольтных каналов питания плазмоструйных свечей в системе СПВ-4-5В.

Технические характеристики БИ-8-1:

Напряжение питания - от 23 В до 31 В.

Потребляемый ток - не более 1 А.

Режим работы - непрерывный.

Количество входных каналов - 8.

Количество выходных каналов («Сигнал», «Авария») - 2.

Параметры коммутации БИ-8-1 блока:

- допустимый ток - 0,5 А;

- напряжение - не более 250 В.

Длина провода между БИ и БП - не более 200 м.

Срок службы - 25 лет.

Масса - не более 1,3 кг.

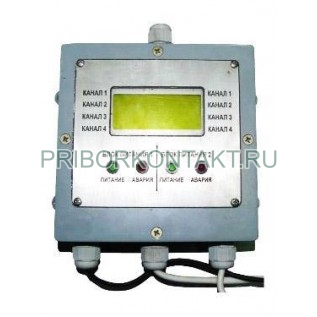

Блоки индикации БИ-8-1 выливаются в металлическом корпусном виде. Точечные и цифровые индикаторы выведены на переднюю панель.

На стороне корпуса сбоку расположены вводы для напряжений с высоковольтных каналов и линии питания. На задней панели имеются монтажные приспособления для болтового закрепления прибора.

Условия эксплуатации БИ-8-1:

Температура окружающего воздуха - от +1° С до +45° С.

Относительная влажность при +35° С - до 80%.
