Система плазменного воспламенения для газотурбинных двигателей СПВ-1-14

СПВ-1-14

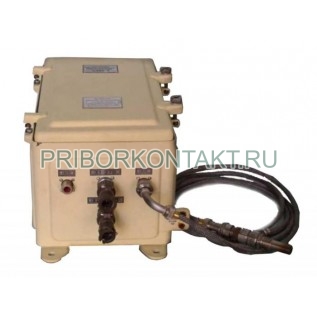

Система плазменного воспламенения СПВ-1-14

Также это изделие может называться: СПВ 1 14, СПВ114, spv-1-14, spv 1 14, spv114.

СПВ-1-14 система плазменного воспламенения предназначена для воспламенения топливовоздушных смесей в камерах сгорания газотурбинных двигателей, энерго- и технологических агрегатов, топках парогенераторов, печах, факелах сбрасываемого газа и др.

Системы СПВ-1-14 совместимы со следующими воспламенителями: ВПЛ-11М; ВПЛ-12; ВПЛ-13; ВПТ-1М; ВПТ-1-1М.

Технические характеристики СПВ-1-14:

Напряжение трехфазного переменного тока - 380 В.

Допустимое отклонение - от -15% до +10%.

Управляющий сигнал:

- напряжение - 220±12 В;

- постоянный ток - 1 А.

Рабочий постоянный ток дуги (ток нагрузки) - 5,5±1 А.

Рабочее напряжение дуги СПВ-1-14 (напряжение нагрузки) - 150±50 В.

Постоянное напряжение холостого хода - 560±20 В.

Ток короткого замыкания - 6,9±0,2 А.

Максимальная потребляемая мощность по переменному току - 3 кВт.

Назначенный срок службы СПВ-1-14 - не менее 10 лет.

По условиям эксплуатации СПВ соответствует категории умеренный и холодный климат - УХЛ4.

Ресурс до списания - не менее 3000 включений.

СПВ обеспечивает период безотказной работы без местного обслуживания - 500 включений.

Цикл работы:

- количество включений - не более 5;

- продолжительность включений - не более 30 с;

- перерывы между включениями - не менее 2 мин.

Принцип действия указанных систем основан на непрерывном генерировании плазменного факела с температурой до +2000° С. Данный тип систем воспламенения целесообразно применять в особо сложный условиях: при низких температурах окружающего воздуха, для воспламенения тяжелых и синтетических видов

топлива, мазута и т.п.

Системы СПВ-1-14 могут оснащаться воспламенителями ламинарного типа (ВПЛ) - в качестве плазмообразующей среды используют внутрицикловой воздух с малыми перепадами (от 10 мм вод. ст. до 200 мм. вод. ст.), и воспламенителями турбулентного типа (ВПТ) использующие сжатый воздух от внешнего источника.
