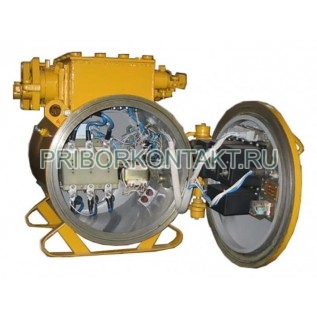

Рудничные взрывозащищенные реверсивные пускатели ПВИР

Также это изделие может называться: starters pvir.

ПВИР пускатели рудничные взрывозащищенные реверсивные с искробезопасной схемой дистанционного управления предназначены для применения в трехфазных электрических сетях переменного тока промышленной частоты с изолированной нейтралью трансформатора в угольных шахтах опасных по газу (метану) и (или) угольной пыли, для дистанционного прямого пуска и остановки трехфазных асинхронных электродвигателей, а также для защиты их от перегрузки и токов короткого замыкания в отходящих силовых цепях.

Пускатель ПВИР представлен следующими модификациями:

Технические характеристики ПВИР:

Номинальное напряжение - 660 В/380 В; 1140 В/660 В.

Номинальная сила тока продолжительного режима - от 63 В до 320 В.

Мощность управляемого электродвигателя в категории АС-3:

- при напряжении 660 В/380 В - от 55 кВт/32 кВт до 280 кВт/160 кВт;

- при напряжении 1140 В/660 В - от 92 кВт/55 кВт до 470 кВт/280 кВт.

Напряжение искробезопасных цепей управления - 18 В.

Колебание напряжения питающей сети - от 0,85 В до 1,1 В.

Коммутационная способность пускателей ПВИР при включении - 5600 А (ампл.); 6000 А (ампл.);

Коммутационная способность при выключении - 3000 А (ампл.); 3500 А (ампл.).

Уставка блока контроля изоляции БКИ при напряжении 660 В/380 В:

- предупредительная - 100 кОм;

- аварийная - 30 кОм.

Уставка блока контроля изоляции БКИ при напряжении 1140 В/660 В:

- предупредительная - 200 кОм;

- аварийная - 100 кОм.

Степень защиты, обеспечиваемая оболочками - IP54.

Вид и уровень взрывозащиты - РВ Exd[ia]I.

Высота над уровнем моря - не более 1000 м.

Глубина ниже уровня моря - не более 1500 м.

Условия эксплуатации ПВИР:

Температура окружающего воздуха - от -10° С до +35° С.

Относительная влажность при +35° С - до 98±2%.

Запыленность - до 1200 мг/м³.
