Агрегат пусковой шахтный АПШ.1

Также это изделие может называться: АПШ-1, АПШ1, АПШ 1, apsh-1, apsh1, apsh 1, apsh-1.

АПШ.1 агрегат пусковой шахтный предназначен для преобразования общешахтного трехфазного переменного тока, управления электродвигателями сверл дистанционно по искробезопасной схеме управления, защиты отходящих от агрегата электрoцепей и самого агрегата от токов короткого замыкания, а также защиты персонала, обслуживающего агрегат и электросверла, от поражения токами утечки.

Агрегаты АПШ.1 используются в шахтах, опасные по газу (метану) и пыли, стволах и надшахтных зданих, в которых допущено применение электрооборудования в исполнении «РВ».

Технические характеристики АПШ.1:

Номинальное напряжение первичной цепи - 380 В/660 В.

Номинальное напряжение вторичной цепи - 133±5 В.

Частота переменного тока - 50±1 Гц.

Номинальный ток:

- в первичной цепи - 6,76 А/3,9 А.

- вторичной цепи - 17,4±0,6 А.

Номинальная мощность - 4 кВ·А.

Питание напряжением 127 В:

- двух ручных горных электросверл трехфазного переменного тока мощностью не более 1,6 кВт каждое;

- светильников местного освещения мощностью не более 0,2 кВт.

Действующее значение трехфазного тока короткого замыкания на выходных зажимах агрегата при температуре окружающего воздуха 35° С - не более 700 А.

Номинальный режим работы - продолжительный.

Величина тока установки реле "макс." - 50±5 А.

Число вводов АПШ.1:

- диаметром 32 мм - 4 шт.;

- диаметром 20 мм - 3 шт.

Исполнение по взрывозащите - РВ; 3В; Иа.

Класс защиты оболочки - IP54.

Габаритные размеры - не более 850×630×630 мм.

Масса - не более 200 кг.

Агрегаты АПШ.1 обеспечивают:

- защиту агрегата и кабелей от токов короткого замыкания;

- защиту от короткого замыкания в цепях дистанционного управления;

- защиту от самовключения при повышении напряжения питающей сети до 1,5 U_ном;

- защиту при обрыве или при увеличении сопротивления цепи заземления до величины более 100 Ом;

- общесетевую защиту от токов утечки в цепях, отходящих от агрегата, напряжением 127 В;

- предупредительную защиту и блокировку от токов утечки в цепях, отходящих от агрегата, к которым подключаются ручные электросверла;

- нулевую защиту отходящих цепей, питающихся от вторичной обмотки силового трансформатора;

- световую сигнализацию о срабатывании максимальной токовой защиты и реле утечки.

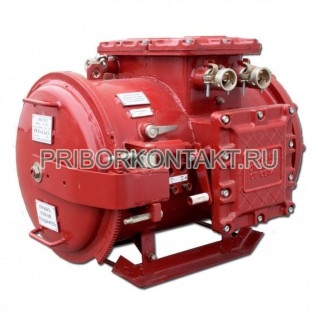

Агрегат АПШ.1 содержит, встроенные во взрывобезопасный корпус, силовой трансформатор, выемную панель, на которой смонтированы блоки управления и защиты, блок реле утечки и панель с клеммами для переключения обмоток трансформатора и предохранителями. Корпус АПШ.1 представляет собой сварную оболочку, установленную на салазки и разделенную на три взрывонепроницаемых отделения, закрытых крышками. На боковой поверхности корпуса установлена панель с элементами управления и сигнализации, а также ручка разъединителя, сблокированная с крышкой аппаратного отделения. Отделение выводов снабжено двумя кабельными вводами диаметром 32 мм для подключения электросверл и двумя кабельными вводами диаметром 20мм для подключения дополнительного заземления и светильников местного освещения. Отделение подключения кабеля питания снабжено одним кабельным вводом диаметром 32 мм.

Условия эксплуатации АПШ.1:

Температура окружающего воздуха - от -10° С до +35° С.

Относительная влажность при 35° С - до 100%.

Климатическое исполнение и категория размещения - УХЛ5; Т5.
