Аппаратура шахтной стволовой радиосвязи Весна-СРС

Также это устройство может называться: ВеснаСРС, Весна СРС, Vesna-srs, Vesnasrs, Vesna srs.

Весна-СРС аппаратура шахтной стволовой радиосвязи предназначена для осуществления ремонтной сигнализации и двухсторонней связи ремонтного персонала с машинистом подъёма при осмотрах и ремонтах ствола, а также связи пассажиров клети с машинистом подъёма в экстремальных ситуациях.

Аппаратура Весна-СРС применяется для шахт всех категорий, включая шахты, опасные по газу и пыли и позволяет организовать технологическую и аварийную радиосвязь: технологическую - для связи машиниста подъема с персоналом, производящим осмотр или профилактический ремонт в стволе; аварийную - для связи между пассажирами клети и машинистом подъема при вынужденной остановке в стволе.

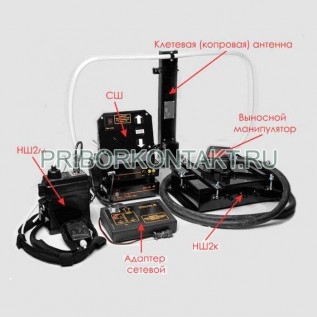

Состав Весна-СРС:

- станция машиниста подъема Весна СШ - степень защиты с искробезопасной выходной цепью Иа;

- носимая радиостанция Весна НШ2м - степень искрозащиты РО Иа Х;

- клетевая радиостанция Весна НШ2к - степень искрозащиты РО Иа.

Технические характеристики Весна-СРС:

Дальность связи - до 1,5 км.

Рабочая частота - 200 кГц; 225 кГц; 250 кГц; 275 кГц; 300 кГц.

Класс разборчивости речи - III.

Питания от сети переменного тока для Весна СШ - 220 В ±10%.

Номинальное напряжение питания для Весна НШ2к/ - 8,4 В.

Мощность передатчика Весна СШ - 3 Вт.

Мощность передатчика Весна НШ2к/м - 1,8 Вт.

Чувствительность приемников - 2 мкВ.

Выходная мощность Весна СШ - 2 Вт.

Выходная мощность Весна НШ2к/м - 0,5 Вт.

Продолжительность непрерывной работы Весна СШ от аккумуляторной батареи - не менее 3 ч.

Габаритные размеры - 180×165×65 мм.

Масса Весна-СРС - не более 1,2 кг.

Аппаратура Весна-СРС обеспечивает:

- симплексную двухстороннюю громкоговорящую связь машиниста подъема с персоналом, находящимся на крыше подъемного сосуда во время осмотров и ремонтов ствола;

- возможность ведения связи в пределах копрового станка, с расстрелов, с зумпфа, с нулевой отметки, с ближней зоны околоствольных дворов горизонтов;

- передачу речевой информации в машинное отделение с движущегося подъемного сосуда при нештатных ситуациях;

- передачу речевой информации машинистом подъемной машины (при остановленной подъемной машине);

- возможность ведения двухсторонних переговоров между машинистом подъема и пассажирами в клети при перевозке людей в случае аварийной остановки подъемной машины;

- возможность ведения связи с этажей клети;

- подачу рабочих команд;

- автодиагностику исправного состояния станций связи при их включении с выдачей сигнала об исправности и степени заряженности автономного источника питания;

- автоматический переход станции машиниста подъема Весна-СШ на автономное питание;

- индикацию наличия излучения при передаче информации;

- наличия питающего напряжения на носимых и клетевых станциях;

- трехуровневый контроль степени разреженности автономного источника питания носимых и клетевых станций - при автодиагостике и каждом сеансе передачи;

- автоматический заряд встроенных в клетевые и носимые станции аккумуляторных блоков питания с начальным разрядом остаточного заряда и последующим зарядом стабилизированным током в течении заданного времени - со световой индикацией режимов.

Конструктивно Весна НШ2к повторяет носимую радиостанцию Весна НШ2м, которая помещена в защитный металлический корпус, предназначенный для установки на крыше клети, и снабжена стационарной антенной и стационарным выносным манипулятором (или двумя манипуляторами для 2-х этажных клетей).
