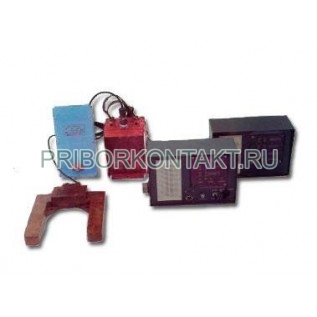

Система шахтной стволовой сигнализации и связи СШСС-1

Также это устройство может называться: СШСС1, СШСС 1, sShss-1, sShss1, sShss 1.

СШСС-1 система шахтной стволовой сигнализации и связи предназначена для оперативной сигнализации и связи между машинистом шахтного подъема и персоналом на клети при ведении осмотровых и ремонтных работ в вертикальных шахтных стволах, а также на клетевых подъемных установках и для связи между машинистом подъема и пассажирами в клети в случае экстремальных ситуаций.

Системы СШСС-1 используются для работы в шахтах, опасных по взрыву газа и пыли, где требуется применение электрического оборудования в рудничном взрывобезопасном исполнении.

Технические характеристики СШСС-1:

Выполняемые функции - не менее 22 ед.

Дальность передачи информации СШСС-1 - не менее 2500 м.

Степень защиты - IP30; IP54.

Исполнение - общее; Р0Иа; Р0ИаС.

Напряжение питания - 127 В; 220 В.

Уровень звука акустических преобразователей при воспроизведении сигналов звукового сопровождения рабочих команд в машинном отделении, измеренный на расстоянии 1 м по рабочей оси излучателя - не менее 90 дБ·А.

Длительность непрерывной работы приемо-передающих устройств подъемного сосуда от автономного источника питания - не менее 6 м.

Потребляемая мощность системы СШСС-1 - не менее 150 Вт.

Частота сигнала звукового сопровождения и сигнала вызова длительностью от 1 с до 2 с - от 800 Гц до 2 000 Гц.

Выходная мощность передатчика при модуляции 70% на частоте 1000 Гц - не менее 0,1 Вт.

Уровень звука акустического преобразователя речевых сообщений на частоте 1 кГц на расстоянии 1 м по оси излучателя при номинальной выходной мощности:

- для устройства машинного отделения - не менее 90 дБ·А;

- для приемо-передатчика подъемного сосуда - не менее 80 дБ·А.

Несущие частоты:

- модификации СШСС-1.1 - 130 кГц;

- модификации СШСС-1.2 - 160 кГц.

Номинальная выходная мощность усилителей низкой частоты приемников на нагрузке 8 Ом±5%:

- для устройства машинного отделения - не менее 0,9 Вт;

- для приемо-предатчика подъемного сосуда - не менее 0,4 Вт.

В состав систем СШСС-1 входит:

- устройство приемо-передающее УПП-1 (130 кГц);

- устройство приемо-передающее УПП-2 (160 кГц);

- пульт машиниста ПМ-1 (130 кГц);

- пульт машиниста ПМ-2 (160 кГц);

- устройство машинного отделения УМО-1 (130 кГц);

- устройство машинного отделения УМО-2 (160 кГц);

- пульт связи поверхностный ПСП;

- устройство постоянно-действующей связи УПДС-1 (130 кГц);

- устройство постоянно-действующей связи УПДС-2 (160 кГц);

- информатор лебёдчика ИЛ-1;

- колонка громкоговорящая КГ-1;

- источник питания мощный аккумуляторный ИПМ-2;

- устройство зарядное аккумуляторов УЗА-1;

- устройство зарядное аккумуляторов УЗА-2;

- источник питания ИП-4;

- устройство присоединения канала связи УПКС-2 (130 кГц);

- устройство присоединения канала связи УПКС-3 (160 кГц).

Условия эксплуатации СШСС-1:

Температура окружающего воздуха - от -10° С до +35° С.

Относительная влажность:

- при 25° С - до 80%;

- при 35° С - до 100%.

Климатический район - УХЛ.

Категория размещения:

- для подъемных устройств - 5;

- для поверхностных устройств - 4,2.
