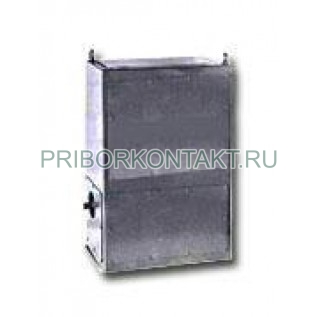

Шкаф с приводом аппарата ШПА.3

ШПА.3

Шкаф с приводом аппарата ШПА.3

Также это изделие может называться: ШПА-3, ШПА3, ШПА 3, ШПА.з, ШПА-з, ШПАз, ШПА з, Shpa.3, Shpa-3, Shpa3, Shpa 3.

ШПА.3 шкаф с приводом аппарата предназначен для выдачи импульсов в отдельных точках пути движения подъемного сосуда для осуществления необходимых переключений в схемах управления, преобразования углового перемещения подъемной машины в электрический сигнал контроля вращения кинематических цепей.

Шкафы ШПА.3 используются для работы в шахтах, опасных по взрыву газа и пыли, где требуется применение электрического оборудования в рудничном взрывобезопасном исполнении.

Технические характеристики ШПА.3:

Блок сельсин-датчика, камеры путевых выключателей - РВ; 1В; ИВ.

Число оборотов за подъем :

- входного вала - от 17 до 214;

- сельсин-датчика указателя глубины - не более 100.

Число путевых бесконтактных электрических выключателей - 20 шт.

Наличие контроля вращения.

Число контактов путевого выключателя - 1 шт.

Напряжение питания ШПА.3 - 110 В.

Габаритные размеры - 610×620×1 200 мм.

Масса - не более 215 кг.

Шкаф ШПА.3 представляет собой жёсткую защищённую конструкцию, заключающую в себе:

- привод аппарата (редуктор);

- сельсин-датчик во взрывобезопасной оболочке;

- выключатели этажные, блоки контроля вращения.

Условия эксплуатации ШПА.3:

Температура окружающего воздуха - от 1° С до 40° С.

Относительная влажность при 25° С - до 80%.
