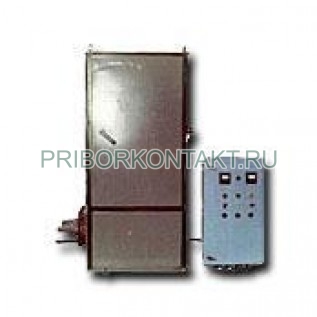

Аппарат задания и контроля хода шахтной подъемной машины АЗК-1.2

Также это устройство может называться: АЗК1.2, АЗК 1.2, А3К-1.2, А3К 1.2, А3К1.2, azk-1.2, azk1.2, azk 1.2.

АЗК-1.2 аппарат задания и контроля хода шахтной подъемной машины предназначен для:

- подачи импульсов в отдельных точках пути движения подъемного сосуда для осуществления необходимых переключений в схеме автоматического управления;

- преобразования углового перемещения подъемной машины для измерения электрическими указателями глубины пути, пройденного подъемным сосудом;

- осуществления корректировки элементов аппарата в соответствии с положением подъемных сосудов в стволе шахты;

- осуществлении защиты от переподъема, контроля целостности кинематических цепей, передающих вращение от подъемной машины к блокам сельсин-датчиков;

- осуществлении контроля фактической скорости в период разгона, равномерного хода и замедления.

Аппараты АЗК-1.2 используются для работы в шахтах, опасных по взрыву газа и пыли, где требуется применение электрического оборудования в рудничном взрывобезопасном исполнении.

В состав АЗК-1.2 входит ШПА-2 (1 шт.) и ЭОС-3 (1 шт.).

Технические характеристики АЗК-1.2:

Число этажных выключателей - 40 шт. (20 шт. - для движения «вверх», 20 шт. - для движения «вниз»).

Число контактов этажного выключателя:

- Н.О - 1;

- Н.З -1.

Разрывная мощность контактов этажных выключателей в цепях постоянного тока напряжением до 220 В с индуктивной нагрузкой до 2 Гн - не более 50 Вт.

Разрывная мощность контактов в цепях переменного тока напряжением до 380 В - не более 500 В·А.

Исполнение - общего назначения.

Степень защиты аппарата АЗК-1.2:

- ШПА-2 - IP11;

- ЭОС-3 - IP30.

Уровень защиты - общего назначения.

Габаритные размеры ШПА-2 - 1 180×900×1 170 мм.

Масса ШПА-2 - не более 600 кг.

Условия эксплуатации АЗК-1.2:

Температура окружающего воздуха - от 1° С до 40° С.

Относительная влажность при 25° С - до 80%.

Климатическое исполнение - УХЛ4.
