Аппаратура дистанционного управления подъемными установками АДУ.1.1М

Также это устройство может называться: АДУ-1.1М, АДУ1.1М, АДУ 1.1М, adu.1.1m, adu-1.1m, adu1.1m, adu1.1m.

АДУ.1.1М аппаратура дистанционного управления подъемными установками предназначена для управления подъемными подземными установками, оборудованными взрывобезопасными приводами и эксплуатируется в угольных и сланцевых шахтах, опасных по газу и пыли.

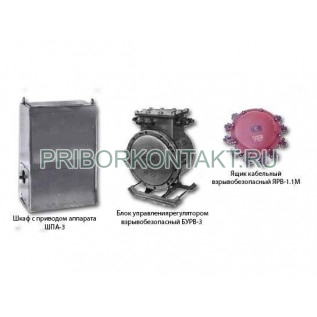

В состав АДУ.1.1М входит ППМ.1.1М; ППМ.2.1М; ШПА-3; БУРВ-3; ЯРВ1.1М; ЯРВ2.1М; БП12.12; СТВ-1В; ДКПУ-12 (ДКПУ-11); БСКО-1; ДПИ-1.

Технические характеристики АДУ.1.1М:

Число оборотов входного вала редуктора шкафа ШПА-3 за подъем - от 17 об/подъем до 214 об/подъем.

Время задержки отключения устройства торможения в режимах спуска груза - от 0,7 с до 1 с.

Число путевых выключателей шкафа ШПА-3 - не более 20 шт.

Напряжение питания переменного тока частотой 50 Гц:

- пульта управления ППМ1.1М и ППМ2.1М - от 119 В до 124 В;

- шкафа с приводом аппарата ШПА3 - от 119 В до 124 В;

- станции тормоза предохранительного взрывобезопасной СТП-1В - от 135 В до 139 В.

Выходное напряжение БУРВ-3 частотой 50 Гц - от 120 В до 125 В.

Номинальное напряжение ЯРВ-1.1М, ЯРВ-2.1М - 220 В.

Аппаратура АДУ.1.1М используется для:

- управления разгоном и замедления электрического привода подъемной установки;

- управления работой привода рабочего тормоза;

- визуального дистанционного контроля положения подъемных сосудов в выработке;

- сигнализации о режиме работы подъемной установки;

- выдачи импульсов в отдельных точках пути движения подъемного сосуда для осуществления необходимых переключений в схеме управления;

- визуального контроля за давлением масла в гидросистеме;

- защиты от переподъема.
