Счетчики импульсов СИМ-04/6Ч-2-04 (09)

Счетчики импульсов СИМ-04/6Ч-2-04 (09)

Счетчик моточасов (моторесурса, наработки) СИМ 04/6Ч-2 предназначен для учета суммарной наработки оборудования и числа его включений в процессе эксплуатации.
Счетчик может встраиваться в новое оборудование, а также использоваться при ремонте для замены вышедших из строя электромеханических и других счетчиков времени наработки. Счетчик ведет счет времени наработки с момента включения питания и до момента его выключения. Значение времени наработки отображается на светодиодном индикаторе, количество числа включений каждый раз кратковременно отображается при каждом включении. Значение времени наработки и количество включений записывается в энергонезависимую память при выключении питания.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

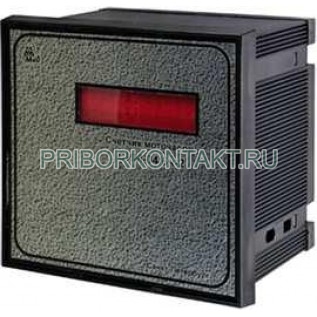

Электронный счетчик моточасов СИМ-04/6Ч представляет собой электронное устройство, реализованное на современной элементной базе. Внешний вид прибора показан на рис 1 (корпус 04) и на рис.2 (корпус 09). На лицевой стороне расположены шестиразрядный индикатор. Прибор к оборудованию подключается с помощью клемм (корпус 09) или к разъему через гермоввод (корпус 04). Материал корпуса – ударопрочный полистирол. Имеется возможность пломбирования корпуса.
Питание на счётчик должно подаваться через пускатель контролируемого оборудования. Своего выключателя питания счетчик не имеет. Прибор ведет подсчет числа включений и суммарное время работы оборудования и сохраняет эти параметры в энергонезависимой памяти при отключении электропитания. Время хранения информации не ограничено. При подаче питания счетчик сразу переходит в режим счёта, на индикаторе на несколько секунд отображается общее число включений, а затем - суммарное время наработки на момент включения и далее - его текущее значение. Имеется возможность сброса суммарной наработки и числа включений. Количество задействованных разрядов индикатора, отведенных для индикации часов, минут и секунд, определяется количеством фактически отработанных часов. На индикаторе отведенные разряды обозначаются разграничительными точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо, и соответственно изменяются временные интервалы, которые отображаются в младшем разряде (единицы секунд, десятки секунд, единицы минут, десятки минут, затем часы).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
