Счетчики импульсов СИМ-04/6П-18-09

Счетчики импульсов СИМ-04/6П-18-09

Программируемый электронный счетчик импульсов СИМ 04/6П-10 предназначены для подсчета количества продукции на транспортере, сортировки продукции, отсчета партий продукции, суммарного количества изделий .., отображения текущих значений на цифровом индикаторе и управления исполнительным устройством.
Для подсчета длины кабеля, провода разработан счетчик СИМ 04/6П-18.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СЧЕТЧИКОВ ИМПУЛЬСОВ

-Прямой (СИМ 04/6П-10) или реверсивный счет импульсов (СИМ 04/6П-18), поступающих от подключенных к прибору датчиков
-подсчет текущего или суммарного расхода реальные единицы измерения продукции
-три внешних входных устройства для организации счета
-управление нагрузкой с помощью одного, двух выходных устройств
-сохранение результатов счета при отключении питания

ТЕХНИЧЕСКОЕ ОПИСАНИЕ СЧЕТЧИКОВ ИМПУЛЬСОВ

В качестве внешних устройств входных сигналов электронного счетчика импульсов могут быть использованы: механические контакты, кнопки, герконы, а также оптические, индуктивные или емкостные датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, которые, в свою очередь, могут быть как нормально разомкнутые, так и нормально замкнутые. Счётчики имеют одно (два) встроенное исполнительное устройство - электромагнитное реле. С помощью кнопок, расположенных на передней панели, в память прибора вводятся необходимые уставки для срабатывания исполнительного устройства и коэффициент пересчёта входных импульсов. Все введённые значения запоминаются в энергонезависимой памяти и могут храниться сколь угодно долго.
Сброс показаний счётчиков может осуществляться с помощью кнопки расположенной на передней панели или внешнего сигнала с вводом пароля. При выключении питающего напряжения показания счётчиков сохраняются и хранятся неограниченно долго. Счётчики не имеет своего выключателя питания. Питание на счетчик подаётся через выключатель (пускатель) контролируемого оборудования. Включение питания осуществляется одновременно с включением этого оборудования.

-Корпус 04 (ECO) - для монтажа на ровную поверхность (подключение силового и сигнальных кабелей к клеммным блокам расположенных на печатной плате через гермовводы, расположенных в нижней стенке корпуса); имеется возможность пломбирования корпуса; степень защиты - IP54 (рис.1).

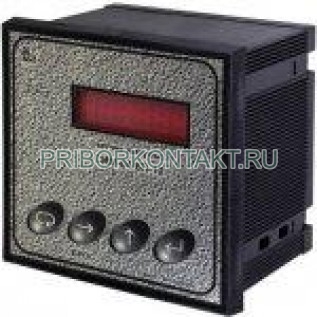

-Корпус 09 (Щ9696) - для монтажа на панель (подключение кабелей осуществляется через ряд клеммных контактов, расположенных на задней стенке корпуса); степень защиты корпуса - IP40, клеммной колодки - IP20 (рис.2).
Материал корпуса - ударопрочный полистирол.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
