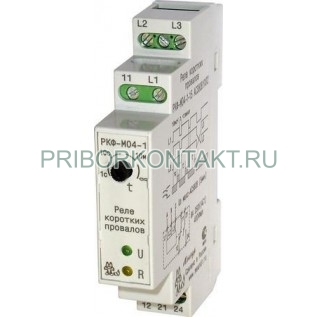

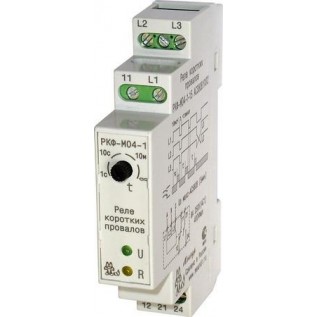

РКН-3-17-15 AC58В

Данное реле разработано для нефтеперекачивающих станций. Не на всех объектах станций имеется дежурный персонал, объекты находятся друг от друга на больших расстояниях и необходимо чтобы оборудование круглосуточно находилось в исправном состоянии и правильно функционировало. Из-за сбоев в питающем напряжением могут возникать проблемы.

В тех случаях, когда оборудование на объекте включается пускателями разной величины, появляется опасность появления аварийной ситуации при кратковременном провале напряжения питания по одной, двум или трём фазам. Пускатели разной величины имеют разное время удержания контактов при отключении питания. В зависимости от типа и размера пускателя эти времена находятся в пределах от 10 до 200 миллисекунд. При коротких провалах малогабаритные пускатели успевают отключить нагрузку, а большие нет - создаётся аварийная ситуация. При обнаружении короткого провала напряжения по любой фазе длительностью более 10мс реле отключается, тем самым, давая сигнал на перезапуск системы.
Для работы в трехфазной сети с нейтралью разработано реле РКН-3-17-15

Для однофазных систем выпускается реле коротких провалов с аналогичными функциями РКН-1-3-15

РАБОТА РЕЛЕ. ОБЩИЕ СВЕДЕНИЯ

Реле может работать в двух режимах: «работа без памяти» (рис.1) и «работа с памятью» (рис.2), где tпров - длительность провалов напряжения по любой из фаз. Значения времени включения tвкл и выключения tвыкл реле указаны в таблице. В режиме «работа без памяти» при подаче на реле трехфазного напряжения , если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью от 10 мс и более по одной, двум или трём фазам , реле выключается на время аварии и после ее устранения вновь включается через время, установленное регулятором времени возврата (1с,10с,10мин). Аналогичным образом реле работает при любой другой контролируемой аварийной ситуации (обрыв или «слипание» фаз, нарушение порядка чередования фаз, синфазное понижение или превышение напряжения предельно допустимых значений).

В режиме «работа с памятью» регулятор времени возврата устанавливается в положение « ∞ ». При обнаружении кратковременных провалов напряжения или любой другой аварийной ситуации, реле выключается. Для дальнейшей работы необходимо снять и вновь подать питание на реле.

Технические характеристики реле обнаружения кратковременных пропаданий напряжения
