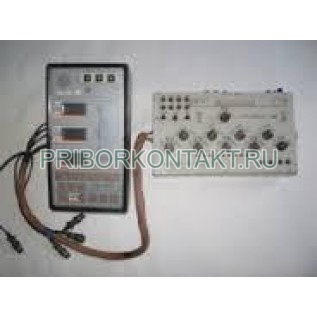

Пульт ПТ1-ОНК-140

ПТ1-ОНК-140

Пульт ПТ1-ОНК-140 (в дальнейшем - пульт) предназначен для настройки и проверки ограничителя грузоподъемности ОНК-140 (в дальнейшем - ОНК или ограничитель) и его модификаций (ОНК-140-хх).

Технические данные

2.1 Общие сведения

2.1.1 Пульт ПТ1-ОНК-140 обеспечивает:

а) имитацию датчиков:

- температуры охлаждающей жидкости (воды) в двигателе крана (t);

- температуры масла в двигателе крана (tМ);

- давления масла в двигателе крана (Рдв);

- скорости ветра (V)

- угла подъема стрелы (а);

- длины стрелы (L);

- угла поворота платформы (азимута, у или А);

- температуры окружающего воздуха (Rt);

- давления в поршневой полости гидроцилиндра подъема стрелы (Рп);

- давления в штоковой полости гидроцилиндра подъема стрелы (Рш);

- трех давлений в гидросистеме грузоподъемного механизма (Pi - Р3);

б) имитацию подключения модуля защиты от опасного напряжения (МЗОН) ЛЭП;

в) проверку исправности линий связи БОДа с датчиками (a, L, у, Rt, Рп, рш, pi - рз) на обрыв (ОБР) и короткое замыкание (КЗ)

г) формирование разовых управляющих дискретных сигналов Д8 - Д1, имитирующих срабатывание концевых выключателей и ручек управления крана, поступающих на входы ограничителя;

д) индикацию единичными индикаторами (светодиодами) состояния (выключено -включено) формируемых ограничителем дискретных сигналов управления исполнительными механизмами крана (ОК8 - ОКЗ), реле защиты ограничителя (К2, К1), сигнала останова крана (! ст) и подачи на ОНК напряжения питания (ПИТ.)

ж) контроль величины напряжений, формируемых источником питания (ИП) ограничителя для модулей БОДа ("+5В", "+5VD", "-5VD", "+5VnP4", "+15B", "-15В") и датчиков ("+5VD -5VD", "+15В", "-15В"), на одноименных гнездах относительно гнезда "О В" (ОБЩ.)

и) настройку и проверку ИП ограничителя ОНК-140
