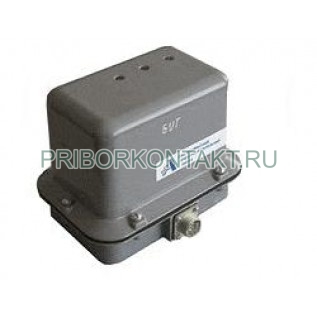

Блок управления горизонтированием БУГ
Блок управления горизонтированием БУГ
Заказать прибор

Назначение
Блок управления горизонтированием предназначен для использования в системе горизонтирования пола подвесной люльки, расположенной на гидроподъемнике (пожарной машине) или для горизонтирования платформ пожарной машины и служит для защиты их от опрокидывания.




Технические характеристики
Электрическое питание изделия осуществляется от бортовой сети автомобиля напряжением +(24 ± 6) В. Максимальный потребляемый ток изделием не превышает 0,3 А.
Изделие поставляется в климатическом исполнении У1 по ГОСТ 15150-69.
Диапазон рабочих температур изделия от -40 ° С до +55 ° С.
По стойкости к механическим нагрузкам изделие соответствует условиям эксплуатации М3 по ГОСТ 17516.1-90 без многократных ударов.
Степень защиты изделия - IP 55 по ГОСТ 14254-80.
БУГ вырабатывает выходное налоговый сигнал управления, пропорциональный углу наклона оси БУГа относительно горизонта.
Выходное напряжение аналогового канала при углах наклона ± 5 ° не менее ± 4,5 В. Сопротивление нагрузки Rn = 100 Ом ± 20%.
БУГ выдает два дискретных релейных сигнала при отклонении основания БУГа в диапазоне от 1 до 5 ° (порог срабатывания устанавливается подстроечным резистором).
Максимальное коммутируемое напряжение дискретного сигнала до 36 В; коммутируемый ток до 0,1 А. Для большей стабилизации платформы введен гистерезис на срабатывание и отпускание реле.
БУГ имеет канал аварийной защиты. Аварийная защита срабатывает при углах наклона, превышающих 7,5 ° как при положительных, так и при отрицательных углах наклона платформы.
Температурная погрешность измерения угла в диапазоне рабочих температур не более ± 0,5 ° .
Установка нуля горизонта регулируемая.
Масса изделия не более 0,75 кг.
Габаритные размеры, мм 126х110х95.
Срок службы не менее 10 лет

Гарантийный срок эксплуатации приборов для дорожностроительной техники 18 месяцев.
Средний срок службы – 12 лет.
