Насос ТМН150/63

ТМН150/63

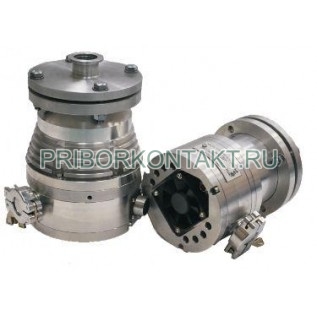

ТУРБОМОЛЕКУЛЯРНЫЙ НАСОС ТМН150/63
Назначение
Безмасляная откачка вакуумных систем, создание высокого и сверхвысокого вакуума.

Описание
ТМН-150/63 представляет собой модификацию со статором привода, вынесенным из вакуумной области, что обеспечивает надежное охлаждение катушек и позволяет работать с насосом, при температурах корпуса до 120^оС.

Область применения
Масс-спектрометрия, течеискание, ускорители элементарных частиц, ядерные исследования, производство электровакуумных и полупроводниковых приборов, атомная и ракетно-космическая промышленность, авиация, фармацевтика, пищевая промышленность.

Особенности насоса
- высокий коэффициент компрессии;
- неприхотливость в работе;
- использование прецизионных
керамических подшипников;
- произвольное рабочее положение в пространстве;
- высокий ресурс работы;
- конкурентоспособная цена;
- малый срок поставки;
- выгодное гарантийное и послегарантийное обслуживание.

Технические характеристики ТМН 150/63
Предельное остаточное давление, создаваемое насосом, Па, не более
- после прогрева корпуса при температуре 100°С (373К) в течение 24ч и
при форвакуумном давлении не более 1,3 Па 5,0*10-7
- без прогрева 5,0*10-5
Быстрота действия насоса при давлении запуска, не менее
- по азоту 140
- по гелию 6,4
Номинальная скорость вращения ротора насоса, об/мин 42000
Отклонение от номинальной скорости вращения,
% не более 1
Время разгона ротора насоса до номинальной скорости
вращения, мин, не более 3
Диапазон температур рабочей среды, ^оС 10-120
Время выбега ротора насоса, мин, не 4
Рабочее положение насоса в ространстве любое
Мощность, потребляемая насосом и блоком
управления, ВА, не более: 200
Тип и размер входного патрубка насоса, мм ISO-K 63
Тип и размер выходного патрубка насоса, мм ISO-KF16
Охлаждение корпуса насоса воздушное
Габаритные размеры насоса, мм, не более 140х167х153
Масса насоса, кг 4,5
Средняя наработка на отказ, час, не менее 7000
