Насос НП-500

НП-500

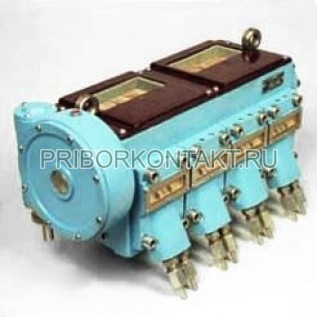

Насос многоотводный НП-500

Также это изделие может называться: НП500, НП 500, np-500, np500, np 500.

НП-500 насос многоотводный с вращательным и качательным приводными устройствами предназначен для подачи к трущимся поверхностям машин минеральных смазочных масел.

Возможны следующие исполнения:

- 11-4, 12-4;

- 11-8, 12-8;

- 21-8, 22-8.

Технические характеристики НП-500:

Номинальное давление - 50 МПа.

Кинематическая вязкость масел при температуре от 1° С до 40° С - от 10 мм²/с до 1500 мм²/с.

Число отводов - 4, 8.

Класс чистоты смазочных масел - не ниже 12.

Категория размещения и климатическое исполнение насосов НП-500:

- для стран с тропическим климатом - О4.1;

- для стран с умеренным климатом - УХЛ4.

Номинальный рабочий объем нагнетательного элемента одного отвода - 0,32 см³±3%.

Номинальный подаваемый объем смазочного материала в один отвод за один оборот распределительного вала - не менее 0,2 см³.

Диапазон регулирования объема, подаваемого в отвод за оборот распределительного вала - от 0 до 0,2 см³.

Диапазон частот вращения распределительного вала - от 0,063 с^-1 до 0,160 с^-1 (от 3,78 об/мин до 9,6 об/мин).

Вид привода НП-500:

- 11-4, 12-4, 11-8, 12-8 - качательный;

- 21-8, 22-8 - редукторный.

Номинальная вместимость резервуара:

- исполнения 11-4, 12-4 - 4 дм³;

- исполнения 11-8, 12-8, 21-8, 22-8 - 6,3 дм³.

Габаритные размеры:

- исполнения 11-4, 12-4 - 475×240×360 мм;

- исполнения 11-8, 12-8 - 680×240×310 мм;

- исполнения 21-8, 22-8 - 645×240×310 мм.

Масса:

- исполнения 11-4, 12-4 - 36 кг;

- исполнения 11-8, 12-8 - 52 кг;

- исполнения 21-8, 22-8 - 56 кг.

Приборы насосы НП-500 состоят из:

- корпуса в виде коробки прямоугольной формы, который используется в качестве резервуара для смазочного материала, а также служит базой для монтажа узлов и деталей;

- насосных секций, имеющих по два насосных элемента каждая;

- вращательного или качательного привода, устанавливаемого с левой или правой стороны корпуса насоса.

В стенках и внутренних ребрах корпуса НП-500 расточены отверстия, в которые монтируется коленчатый вал. К боковым фланцам крепятся с одной стороны привод, с другой стороны фланец с валиком, предназначение которого ручной поворота коленчатого вала. На фланце также имеется уплотнение, прикрепленное к нему планкой, и прокладка для избегания утечек масла из корпуса.

Передняя сторона корпуса имеет обработанную плоскость с окнами для установки насосных секций и с резьбовыми отверстиями. Для слива масла в боковых стенках корпуса имеются два отверстия, закрываемые резьбовыми пробками. Для крепления НП-500 при монтаже в нижней части корпуса имеются четыре прилива с резьбовыми отверстиями.

В крышке насоса имеется снабженная приемным фильтром горловина для заливки масла, закрываемая крышкой. Для обеспечения герметичного соединения крышки и корпуса используется прокладка. В углах корпуса установлены и закреплены винтами масломерные стекла. В сборе насос поднимается с помощью рым-болтов.
