Манометр МДП4-СМ-Т

МДП4-СМ-Т

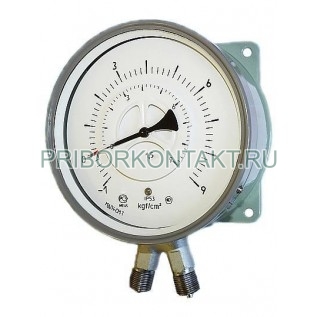

Манометр дифференциальный показывающий МДП4-СМ-Т

Также этот прибор может называться: МДП4СМТ, МДП4 СМ Т, МДПч-СМ-Т, mdp4-sm-t, mdp4smt, mdp4 sm t.

МДП4-СМ-Т манометр дифференциальный показывающий предназначен для одновременного измерения в двух различных точках системы избыточного и вакуумметрического давлений аммиака с маслом, хладона 12,22 с маслом, а также для отсчета разности давлений в этих точках.

Технические характеристики МДП4-СМ-Т:

Диапазон показаний:

- избыточное давление - 0,9 МПа (9 кгс/см²);

- вакуумметрическое давление - 0,1 МПа (1 кгс/см²).

Предел допускаемой основной погрешности - ±1,5%.

Средняя наработка МДП4-СМ-Т на отказ - 100 000 ч.

Срок службы - 10 лет.

Степень защиты - IP53.

Габаритные размеры - 168×218×78,5 мм.

Диаметр корпуса - 160 мм.

Масса - не более 2 кг.

Принцип действия приборов манометры МДП4-СМ-Т основан на уравновешивании измеряемого давления вилами упругой деформации манометрической пружины.

Манометр МДП4-СМ-Т имеет две независящих друг от друга пружины, закрепленных в держателе, и два трибко-секторных механизма. Держатель имеет два присоединительных штуцера с нанесенными на них знаками «+» и «-».

Условия эксплуатации:

Температура окружающей среды - от -50° С до +60° С.

Климатическое исполнение - ОМ категория 2.

Амплитуда виброустойчивости МДП4-СМ-Т при воздействии нагрузок:

- от 5 Гц до 8 Гц - 1 мм;

- от 8 Гц до 16 Гц - 0,5 мм;

- от 16 Гц до 30 Гц - 0,25 мм.
