Манометр МД209

МД209

Манометр шинный МД209

Также это изделие может называться: МД-209, МД 209, md209, md-209, md 209.

МД209 манометр шинный предназначен для периодического измерения давления в пневматических шинах автомобилей, автобусов, мототранспортных средств, тракторов и сельхозмашин.

Сфера применения: автотранспорт, мототранспорт, сельхозмашины.

Технические характеристики МД209:

Диапазон показаний - от 0,4 кПа до 4 кПа.

Основная погрешность - 0,15 кПа.

Диапазон рабочих температур окружающего воздуха - от -50° С до +60° С.

Дополнительная погрешность от влияния температуры окружающей среды в рабочем диапазоне - ±1%/10° С.

Габаритные размеры - 100×55 мм.

Масса - 0,07 кг.

Принцип действия изделий манометры МД209 основан на уравновешивании измеряемого давления силой упругой деформации одновитковой трубчатой пружины.

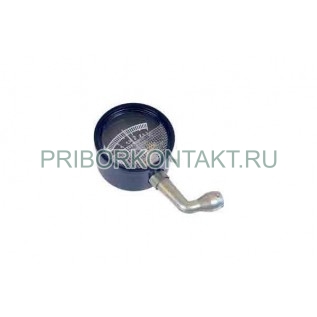

Механизм манометра располагается в пластмассовом корпусе цилиндрической формы и закрывается пластмассовым стеклом. Внутри корпуса расположен держатель, в паз которого вмонтирована трубчатая пружина. К другому концу пружины припаян поводок в форме крючка. Для отсчета показаний на держателе крепится шкала и подпружиненная стрелка. С наружной части корпуса имеется кнопка для установки стрелки в начальное положение. К выступающему из нижней части корпуса МД209 держателю кренится присоединительная головка, которая обеспечивает присоединение манометра к вентилю шины и подачу сжатого воздуха.
