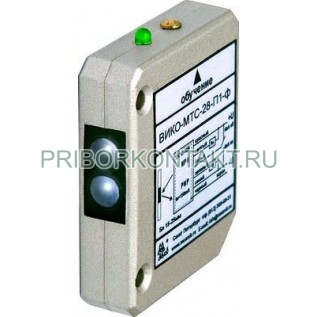

ВИКО-МТС-28-П1-ф

Датчик предназначен для обнаружения цветных флюоресцирующих меток при работе на линиях торцевания и оптимизации раскроя пиломатериалов, поперечного раскроя древесины, удаления дефектов (сучков, гнили и т.п).

ПРИНЦИП РАБОТЫ ЛЮМИНЕСЦЕНТНОГО ДАТЧИКА МЕТКИ

Работа датчика построена на способности некоторых материалов флуоресцировать - излучать в видимом диапазоне при поглощении ультрафиолетового света. Активный элемент датчика излучает ультрафиолет, а детектор распознаёт видимое вторичное излучение и подтверждает наличие объекта. Помимо поверхностного нанесения невидимых меток, в промышленности применяется метод добавки люминесцентных порошков и жидкостей в краску, масло, чернила и другие жидкие объекты. Такую жидкость можно использовать для проверки сваренных листов металла на отсутствие утечек. В одном корпусе встроены и приемник, и излучатель. Излучатель посылает световой луч в сторону приемника, приемник улавливает свет непосредственно от излучателя. В случае нахождения объекта в зоне контроля световой луч перекрывается (частично или полностью) и, в зависимости от принятого сигнала на приемнике, происходит срабатывание датчика.
Функционирование датчика осуществляется в двух режимах — рабочем режиме и режиме обучения. В рабочем режиме датчик управляет выходом в зависимости от объекта, находящегося в зоне контроля.
Управление режимом работы выхода осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы выхода ниже).
В режиме обучения осуществляется задание уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
Датчик имеет встроенный светофильтр для оптимизации под спектр флюоресценции люминесцентного мелка.
После установки датчика на оборудовании или смены контролируемого материала для нормальной работы датчика требуется провести настройку его чувствительности (обучение).
Так как размер светового пятна мал, а чувствительность датчика высокая возможны ложные срабатывания датчика при попадании крупинок мелка, осыпающихся с прижимных колес. Для повышения надежности работы датчика, при обучении, в качестве фона рекомендуется выбирать светлые участки древесины, желательно с крупинками мелка в зоне светового пятна.

Технические характеристики люминесцентного датчика ВИКО-МТС-28-П1-ф:
