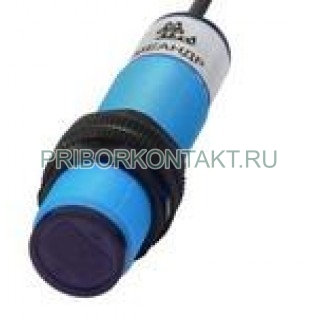

Оптический датчик ВИКО-05Д-31-М18

Оптические датчики ВИКО-05Д-31-М18

ОПТИЧЕСКИЙ ДАТЧИК ДИФФУЗНЫЙ .ОБЩИЕ СВЕДЕНИЯ

Предназначен для обнаружения объектов различной формы и материала (пластмассовые, картонные коробки, пластиковые, стеклянные бутылки и пр.) в составе различного упаковочного оборудования. Может использоваться в качестве конечного выключателя.

ПРИНЦИП РАБОТЫ ОПТИЧЕСКОГО ДИФФУЗНОГО ДАТЧИКА

В одном корпусе встроены приемник, и излучатель. Излучатель посылает световой луч (инфракрасный) в сторону объекта контроля. Приемник улавливает свет, отраженный непосредственно от самого объекта. В связи с этим рабочая зона датчика в значительной степени зависит от отражающих свойств объекта, данное обстоятельство необходимо учитывать при эксплуатации датчика. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами. Рабочая зона для диффузных выключателей нормируется по белому эталонному паспорту ф. KODAK с 90% отражательной способностью, размером 100X100 мм. Точность контроля положения объекта у диффузных датчиков в значительной степени зависит от расстояния до объекта контроля.

Регулировка чувствительности осуществляется потенциометром на корпусе датчика.

Технические характеристики диффузных датчиков ВИКО-Д

* двухпр. АС-НР- нагрузка включается последовательно (в разрыв провода), AC90-240B, выход открыт при отсутствии сигнала от объекта

**NPN dark on - выход NPN "открыт" при отсутствии сигнала от объекта.

Режим работы выхода "dark off" - при отсутствии сигнала (малом сигнале) на фотоприемнике датчика выход закрыт.
