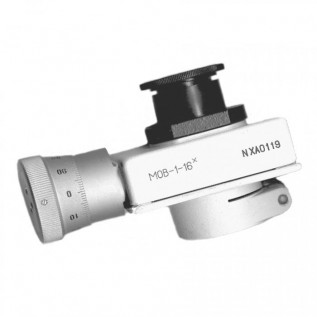

Микрометр окулярный винтовой МОВ-1-16

Также этот прибор может называться: МОВ116, МОВ 1 16, mob-1-16, mob116, mob 1 16, mov-1-16, mov116, mov 1 16.

МОВ-1-16 микрометр окулярный винтовой служит для измерения изображения объектов, рассматриваемых в микроскоп. В микрометре используется система компенсационного окуляра с увеличением 16х.

Конструктивно микрометры МОВ-1-16 предназначены для установки на микроскопы серии Биолам, Микмед 1, Микмед 2. Через дополнительную переходную втулку микрометр может быть установлен на микроскопы Микмед 5 и Микмед 6 вар. 7.

Технические характеристики МОВ-1-16:

Увеличение окуляра - 16 крат.

Диапазон измерения - от 0 до 8 мм.

Диапазон фокусировки окуляра - ±5 диоптрии.

Поле зрения - 11 мм.

Цена деления неподвижной шкалы - 1 мм.

Цена деления шкалы барабана микрометрического винта - 0,01 мм.

Основная погрешность микрометра на всем диапазоне измерения - не более ±10%.

Разность погрешностей МОВ-1-16:

- на любом участке длиной 1 мм - не более 5 мкм;

- на всем диапазоне измерения - не более 10 мкм.

Габаритные размеры - 85×40×65 мм.

Масса - не более 0,35 кг.

Микрометр МОВ 1-16 изготавливается в исполнении УХЛ категории 4.1 по ГОСТ 15150-69 для работы при температуре воздуха в помещении не менее +20° С.

В фокальной плоскости МОВ-1-16 расположены две плоскопараллельные пластинки.

Неподвижная пластинка имеет миллиметровую шкалу с ценой деления 1 мм. Подвижная шкала снабжена перекрестием и индексом в виде двух рисок. Шкала и перекрестие с индексом нанесены на обращенных друг к другу поверхностях пластинок и видны в поле зрения одновременно. Неподвижная пластинка находится в оправе, закрепленной в кожухе, подвижная пластинка установлена на ползуне.

Перемещение ползуна осуществляется с помощью микрометрового винта, снабженного барабаном, шкала которого имеет цену деления 0,01 мм. Шаг микрометрового винта равен 1 мм. Таким образом, поворот барабана на одно деление соответствует перемещению перекрестия на 0,01 мм. Окуляр в оправе перемещается вдоль оси на ±5 дптр.

Микрометры МОВ-1-16 устанавливаются на корпусе микроскопа и закрепляется с помощью хомутика винтом.
